一、應用範圍

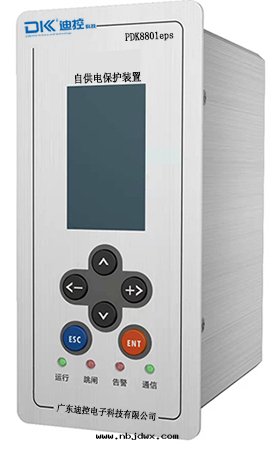

PDK8801eps是我公司自行研制開發的新一代自供電微机保護裝置。本産品應用于6~35KV開閉所、配電所、环网櫃等无電源的场合。为配電网中的饋線、變壓器提供相间过流保護、零序过流保護、非電量保護，可集成于配電环网櫃中。本保護裝置可直接從電流互感器二次側取電即可工作，无需外部供電電源，免除因安裝直流屏或UPS而带来的额外负擔、为没有輔助電源条件的安裝現场提供了极大的便利。

二、功能特點

Ø 采用高集成度、總線不出芯片32位带浮點運算單元的微處理器；全部選用工業级器件，确保了裝置在惡劣的運行环境下仍 能正常工作；

Ø 无需外部輔助電源：裝置工作时由一次回路的電流互感器汲取電源，並且三相電流中任意一相電流达到裝置的最小工作電流，裝置即可工作。

Ø 取電電流小：配合行業通用的带取電绕組互感器时，單相一次電流达到15A即可工作，內置大容量的可循环儲能的後備電源，可在无任何外部電源和電流互感器取電的情況下分閘100次以上。

Ø 方便調試：裝置无外部電源也可以喚醒工作，可設定查看參數、模拟操作跳閘試验，給投運前調試提供便利；

Ø 響應时间超快：裝置從上電、檢測故障、發出跳閘指令、出口輸出整組时间小于90ms,可快速切除故障，避免越级跳閘，擴大停電範圍。

Ø 可選485、以太网接口，支持多種通信協議，如Modbus、IEC101；可直接与通訊管理机、DTU等監控通訊裝置聯网通訊；

Ø SOE總記录为200条，其中包括所有事件、開入報告、動作報告、遙控信息、自檢信息；

Ø 人机界面友好，采用宽温128X64中文液晶顯示，操作方便、顯示美觀；

Ø 静态整机功耗小于1W；

Ø 采用全鋁合金材料、体積小巧，，容易安裝；

Ø 模拟量采集采用16位ADC模块；采樣精度高，測量誤差＜0.5%；

Ø 電磁兼容可以达到4级以上要求，可适應強電磁环境。

三、主要參數及技術指标

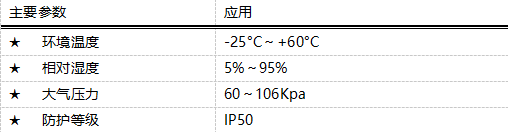

▲工作环境參數

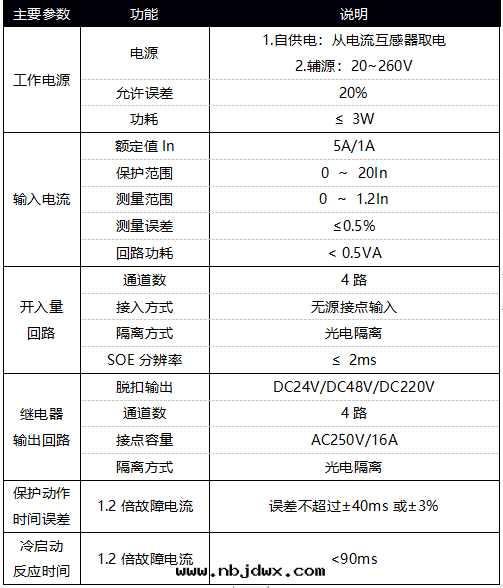

▲主要技術參數

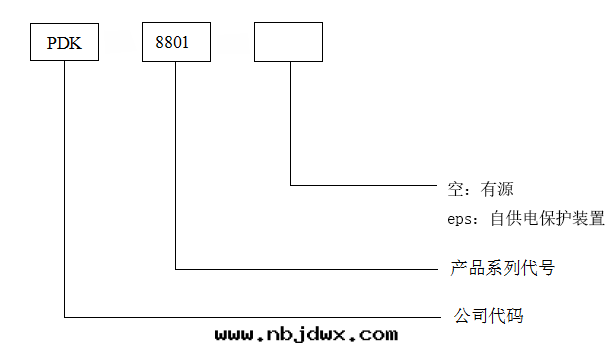

四、産品選型

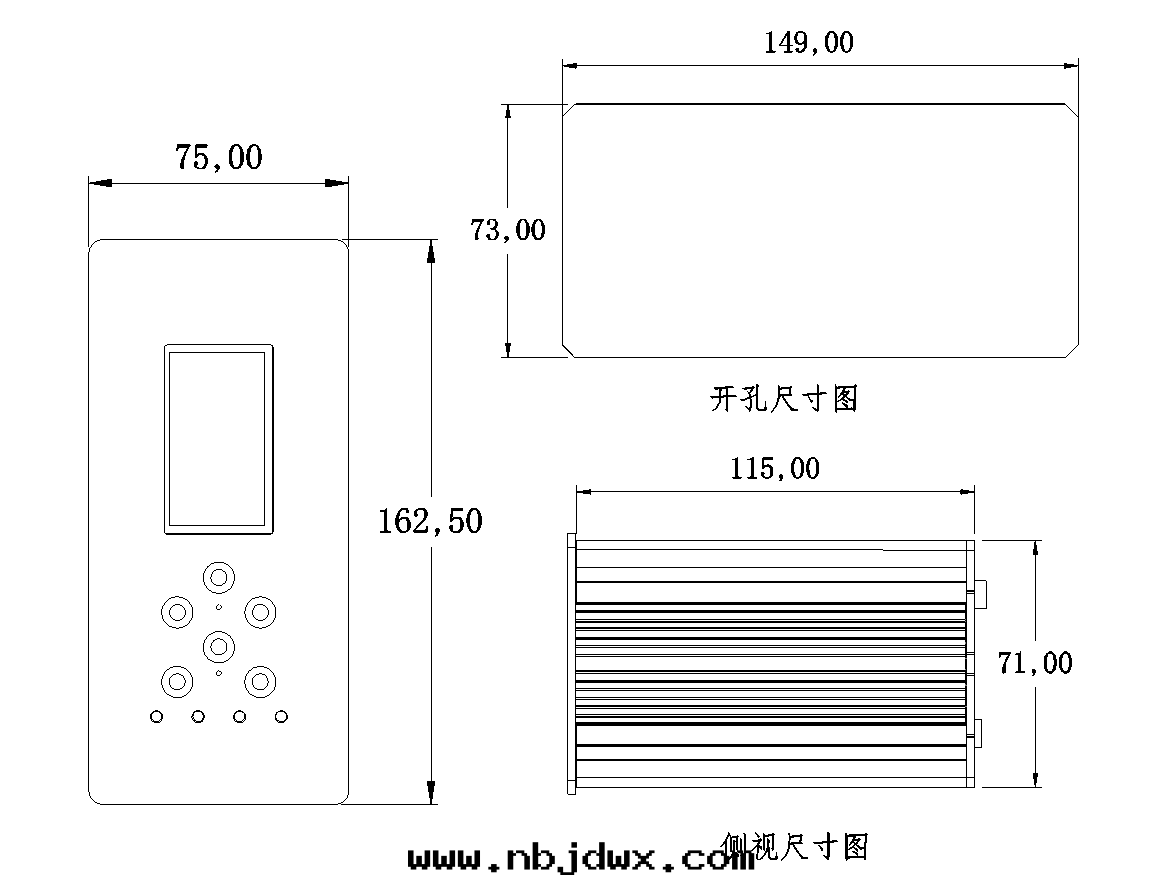

五、结構和安裝

六、裝置接線图

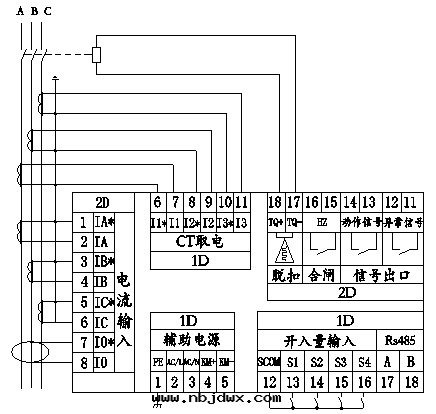

控制回路部分接線原理图

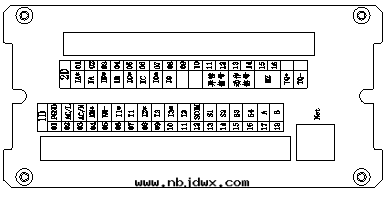

背闆端子图

说明： 1.零序電流可为三相合成或單獨采樣，默認为單獨采樣（A07、A08端子）。

2.本裝置開入量可通过 “開入編程”菜單進行編程。
