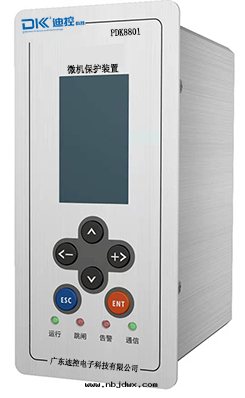

一 、裝置概述

1.1 應用範圍

此款繼電保護裝置主要是針对环网櫃系统應用而開發。它具有相间電流速斷、过流、三種動作特性曲線的反时限过流保護、零序 过流保護、重合閘、过電壓、低電壓保護及非電量保護跳閘功能， 还具有多電量測量、遙控、遙信等監控功能。

1.2 功能特點

此款繼電保護裝置采用高集成度、總線不出芯片的微處理器處理来自電流、電壓互感器的信号，通过數字邏輯運算控制裝置的輸出。裝置结構緊湊，密封机箱，免維護設計，抗干擾性能好，非常 适合于運行环境較为惡劣、安裝位置有限的环网櫃系统。

Ø 整机采用极低功耗設計技術，保證保護功能在任何条件下可靠快速啟動；

Ø 裝置结構簡單小巧，安裝方便靈活，适合环网櫃的緊湊安裝条件；

Ø 保護配置靈活齊全，各種保護功能均可以通过控制字自由投退；

Ø 三種IEC标準反时限曲線選擇的相间反时限过流保護；

Ø 具有完善的測控功能，可以測量電壓、電流、有功功率、无功功率、視在功率、功率因數等電气參數；提供專門的遙控繼電器實現遙控功能；具有7路開關量輸入回路；

Ø 采用全中文液晶顯示界面，多层菜單顯示，人机界面极为友好；

Ø 裝置大容量的非易失存儲器保證記录100次曆史事件記录，記录內容詳细，掉電不丢失數据；

Ø 裝置具備完善的動静态自檢功能，在線監視裝置各部分工作狀 況，保證了裝置的工作可靠性；

Ø 高精度元件及工藝保證裝置的精确性、可靠性及长久的使用壽命；

Ø 裝置提供RS-485通訊總線接口，並向用戶提供開放的通訊協議，方便實現SCADA功能；

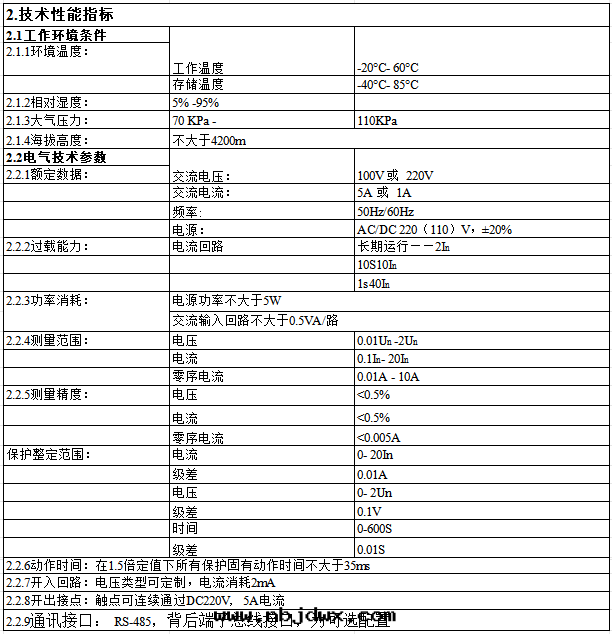

二、 技術性能指标

2.3絕緣性能

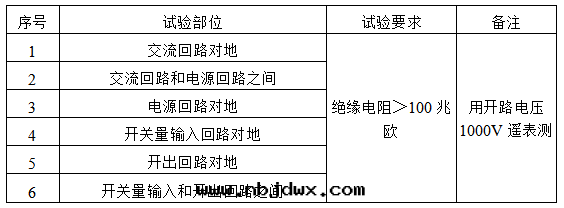

2.3.1絕緣電阻

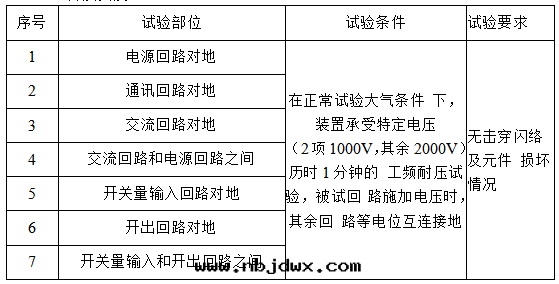

2.3.2介质強度

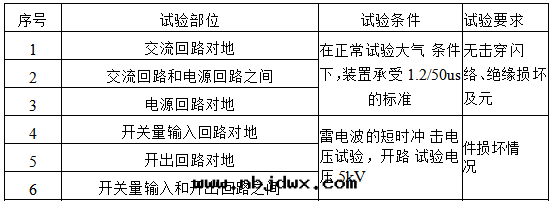

2.3.3 沖擊電壓

2.3.4 耐湿热性能

  裝置應能承受GB/T 2423.9規定的恒定湿热試验。實验温度+40°C±2°C,相对湿度（93±3）%,試验时间48h。在試验结束前2h內根据2.3.1的要求，分别測量各回路间的絕緣，電阻應不小于1.5MQ;介质耐壓強度不低于2.3.2規定的介质強度試验電壓幅值的75%。

三、结構安裝与接線

       3.1 结構与安裝（L型）

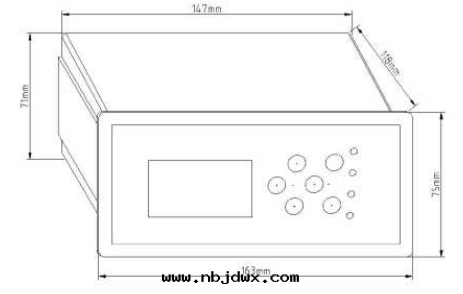

       3.1.1 外形结構及安裝

       裝置外殼为鋁合金密封机箱。

      3.2  结構与安裝（H型）

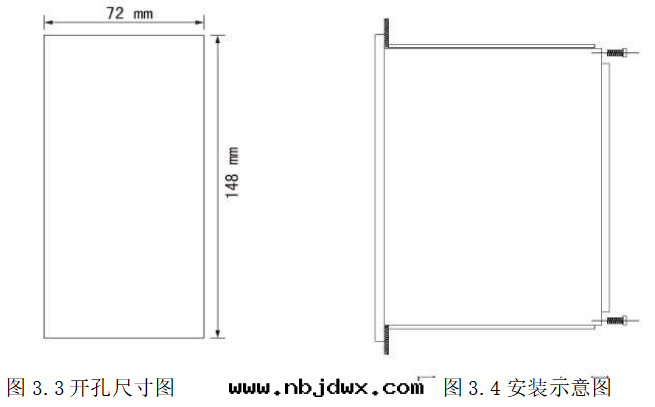

      3.2.1 外形结構及安裝

      裝置外殼为鋁合金密封机箱。

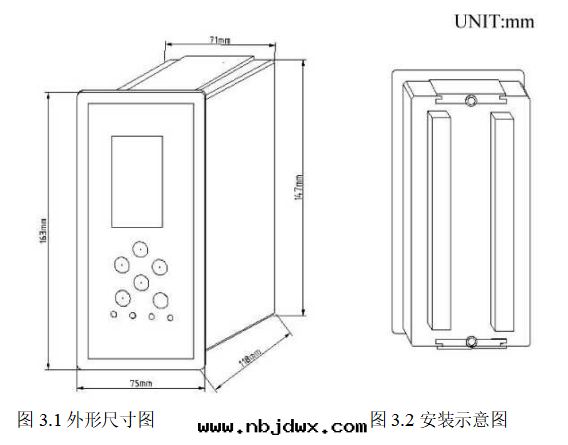

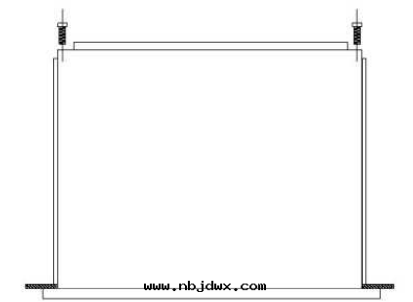

                                     图3.5 外形尺寸图                                                                  图3.6 安裝示意图

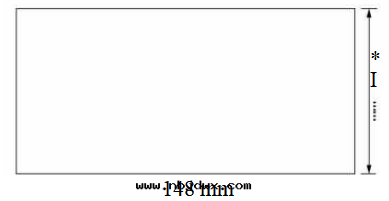

                               3.7 開孔尺寸图

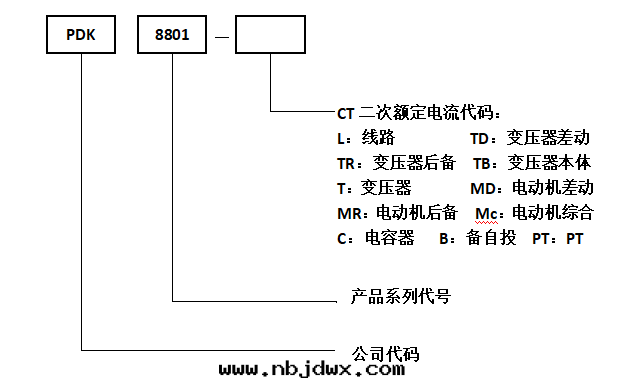

四、産品選型
