一、概述

有源電力濾波器（APF: Active Power Filter）以並聯的方式接入電网，通过實时監測负载的諧波和无功分量，采用PWM變換技術，将与諧波和无功分量大小相等、方向相反的電流注入供配電系统中，實現抑制諧波、動态補償无功的功能。

二、基本特點

l  實时跟蹤、動态補償

采用基于瞬时无功功率理論的監測技術，實时監測諧波電流，通过瞬时電流跟蹤控制，自動跟蹤電网諧波變化，具有高度可控性与快速響應性。

l  優异的濾波特性

濾波性能不受系统阻抗影響，无諧振風險。

l  補償方式靈活

一机多用，即可濾除諧波電流，也可補償无功，提高功率因數。

l  DSP智能監控

DSP高速監測和運算，确保諧波監測和補償控制精準有效，兼具智能監控以及故障自動診斷功能；具備遠程通訊接口，可通过PC机實时監控。

l  先進的功率變換設計

采用最新的IGBT高頻開關器件，主電路采用三相桥式全控PWM變流技術，具有体積小、效率高、可靠性高的特點，先進的多重化技術實現整机容量的擴展。

l  标準的模块化設計

功率電路和控制電路采用模块或組件结構，在實現标準化生産的同时提高了使用中的可靠性和可維修性。

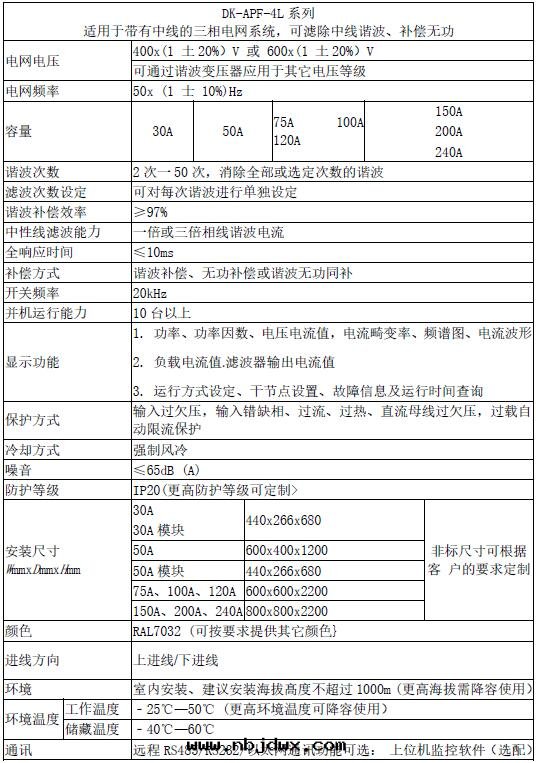

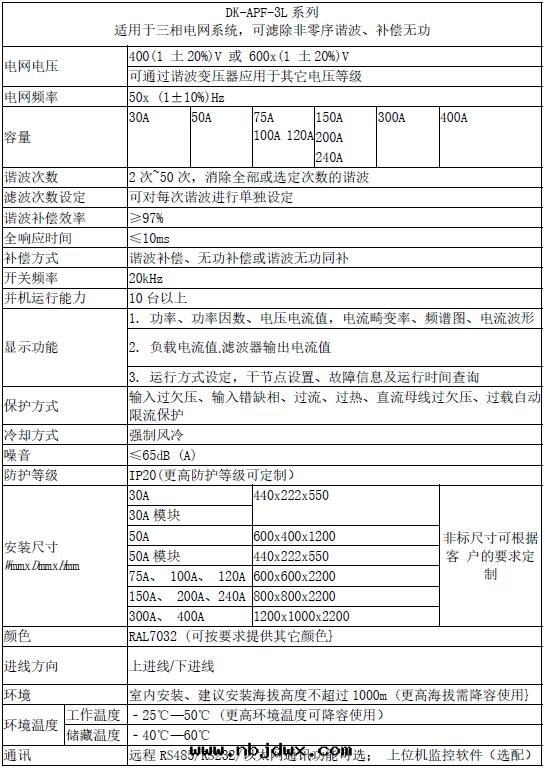

三、技術參數

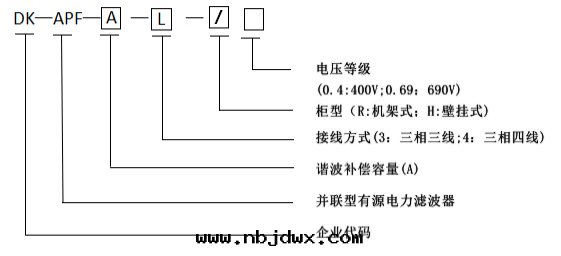

四、選型说明

五、補償方案選擇

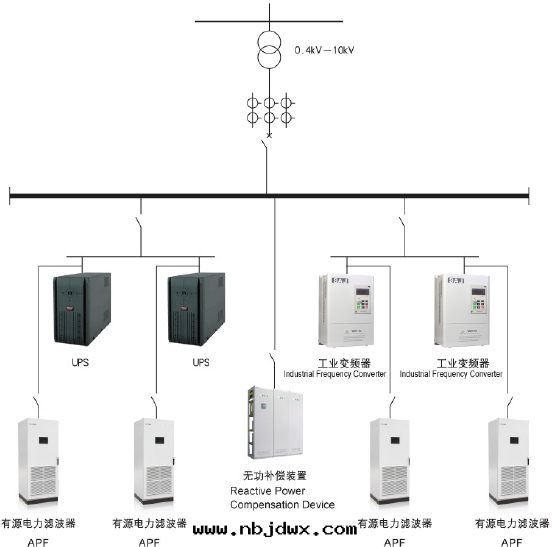

l  方案一  集中補償

針对變壓器進行集中治理，可有效濾除公共母線諧波電流，保證諧波電流不流入變壓器。

适用現场：非線性负载數量較多，單个负载功率較小的场合。

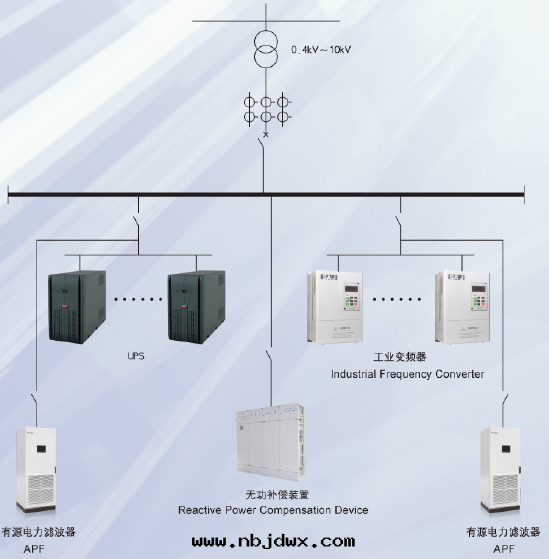

l  方案二  支路補償

針对電网中諧波含量較大的支路進行濾波，保證該支路諧波電流不会流入公共母線。

适用現场：非線性负载集中在同一支路。

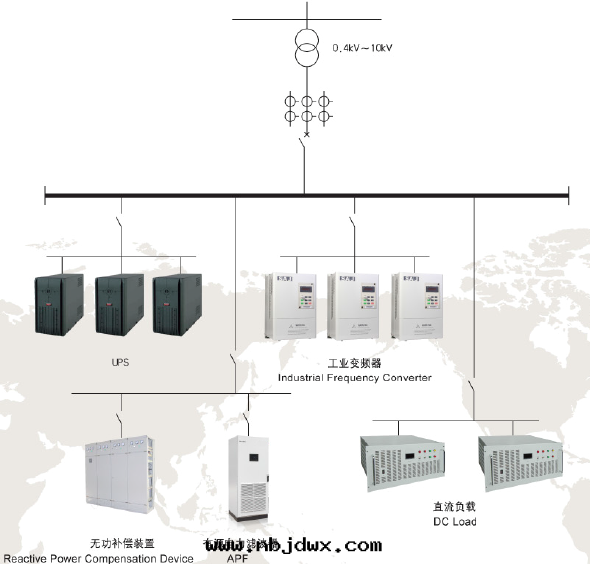

l  方案三  就地補償

針对负载進行就地濾波，保證諧波電流不会干擾到其它负载。

适用场合：大功率、非線性负载。
