一、DK-ACC原理

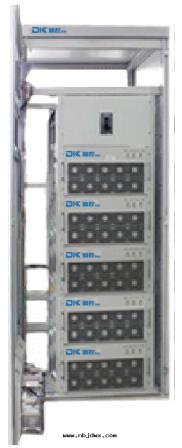

有源電能质量综合濾波補償器(DK-ACC-[300-150]/0.4)，補償系统无功功率的同时可兼補系统的諧波。

該設備以並聯方式接入配電系统，通过實时檢測系统的電流分量，通过控制計算及邏輯變化，計算出系统所需的无功分量及諧波分量，然後通过三相全桥換流電路實时産生系统所需要的无功与諧波電流注入到配電系统中，實現智能補償，无功補償兼諧波治理。同时設備本身具有抗干擾功能，運行时也不会危及配電系统，具有高穩定性及可靠性、易維護。

二、産品特點

＊線性輸出，无功功率全容性～全感性輸出的同时，可濾除特定次諧波。

＊具備三相不平衡治理及穩壓功能，提高0.4KV配電安全性。

＊補償後配電系统的功率因數≥0.99。

＊具有有源濾波器功能，單模块100kvar+50A濾波。

＊響應时间：≤5ms。

＊模块化並聯設計，故障模块不影響正常模块的運行，可靠性高。

三、産品參數

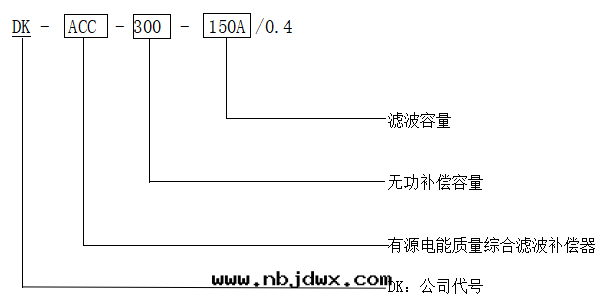

四、産品型号

说明：ACC无功補償300kvar,濾波容量为150A，電壓等级0.4KV。

五、DK-ACC模块外形尺寸图

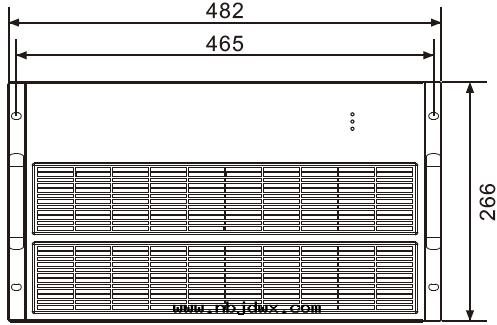

100kvar模块机箱正視图

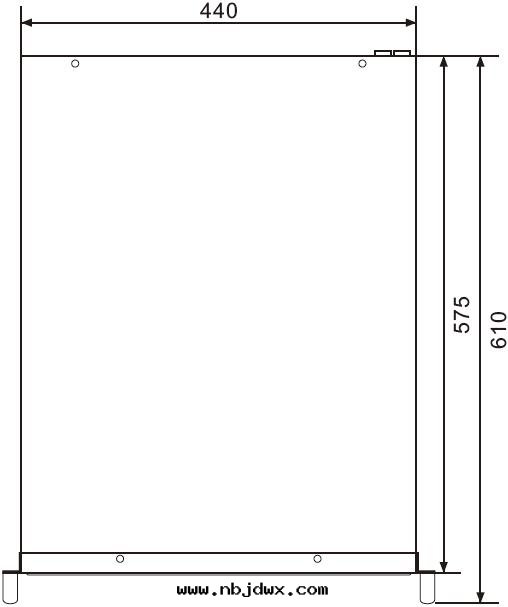

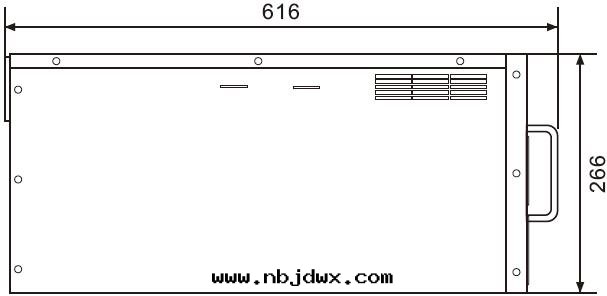

100kvar模块机箱俯視图                         100kvar模块机箱側視图

六、DK-ACC快速選型表

注：上述目标功率因數按照0.95計算

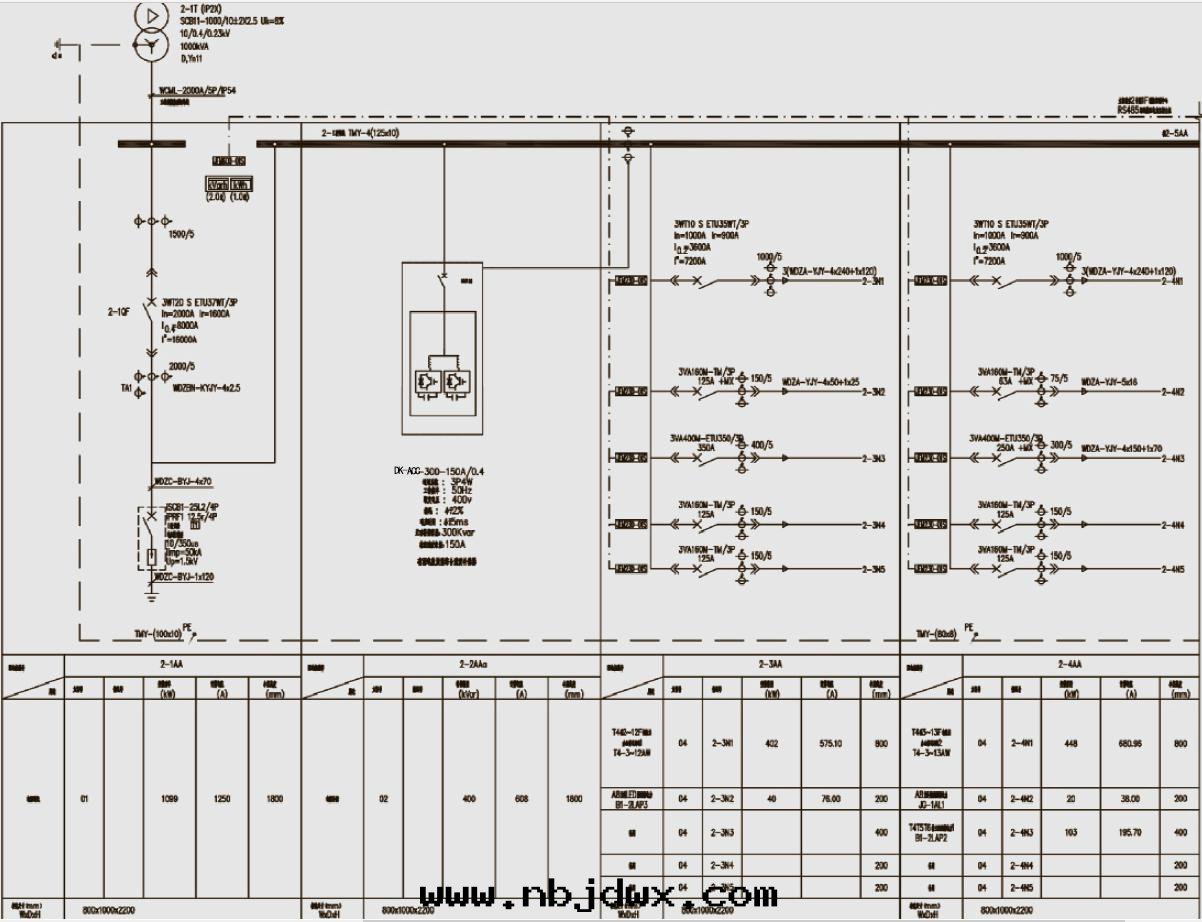

七、DK-ACC集中補償示意图
