一、 概述

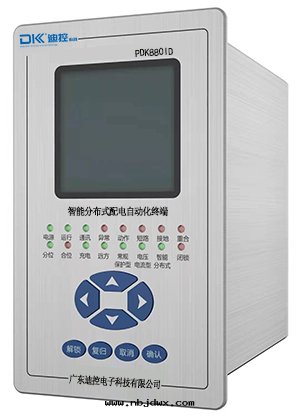

PDK880ID智能分布式配网自動化終端（以下簡稱裝置）采用了先進的數字信号處理技術、高速工業网絡通信技術、嵌入式工業芯片組和多任務實时操作系统，穩定性強、可靠性高、實时性好、环境性廣、功能強大。与环网櫃開關配合，可組合成智能分布式、電壓时间型、電壓電流时间型、保護型等配网功能，實現就地配電自動化功能。裝置与出線開關、分支開關等配合，可實現配電線路的故障切除、故障恢複。是一種集遙測、遙信、遙控、保護和通信等功能于一体的新一代微机型配電自動化遠方終端裝置。

PDK880ID智能分布式配网自動化終端具有对開關的測量、保護、控制，配電自動化功能，与 PDK880IDDCC通信管理單元進行通信，完成信息采集上送功能；其中，PDK880ID可選配通信接口为光纖通信，可具備 2路單模FC光纖接口，相應型号为 PDK880IDTD，應用于环网櫃進線單元。

二、 技術參數

  2.1 环境条件

n 正常工作大气条件

  站所終端設備滿足在如下环境中正常工作：

            a) 环境温度範圍：-40℃～+75℃；

            b) 环境温度最大變化率：1.0℃/min；

            c) 湿度：5％～100％；

            d) 最大絕对湿度：35g/m3；

            e) 大气壓力：70～106KPa。

n 周圍环境要求

            a) 无爆炸危險，无腐蝕性气体及導電塵埃，无嚴重黴菌存在，无剧烈振動沖擊源。场地安全要求應符合 GB/T 9361 中的規定。

            b) 接地電阻應小于 4Ω。

n 貯存、運輸极限环境温度

   設備的貯存、運輸极限的环境温度-40℃～+75℃，不出現异常情況。

  2.2 電源要求

   裝置電源：AC/DC220V、AC/DC110V、DC48V、DC24V， 允許偏差: ±20％

   開關量和狀态量輸入電壓：AC/DC220V、AC/DC110V、DC48V、DC24V，啟動電壓（60%～75%）Ue

2.3 工作範圍及精度

   保護電流：AC 0A～100A

   測量電流：AC 0A～20A

   零序電流：AC 0A～100A

   交流電壓：AC 0V～450V

   直流電壓：DC 0V～60V

   測量電流/電壓 測量精度：0.2级

   保護電流/電壓 保護精度：3P级

   有功功率、无功功率、功率因數測量精度0.5级

   頻率測量準确度不超过±0.02Hz

   直流電壓測量精度：≤0.5V

           SOE分辨率：≤2ms

2.4 開出接點容量

           24VDC：允許长期通过電流16A，切斷電流 3A；

   工作壽命：動作100,000 次。

2.5 功率消耗

交流電壓：<0.25VA/相

交流電流：<0.25VA/相

直 流：≤20VA

2.6 过载能力

電流回路：2 倍额定電流，連續工作

20 倍额定電流，允許 1s

電壓回路：1.2Un，連續工作

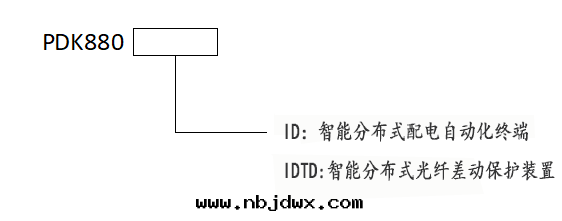

三、 選型说明

四、裝置结構

  裝置结構图

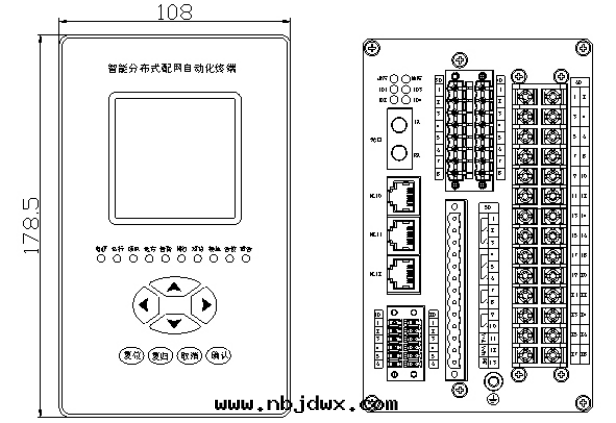

                  PDK880ID 裝置面闆及端子定義图

                      PDK880ID 裝置尺寸图及開孔图
