消防應急疏散通道餘壓監控系统概述：

消防應急疏散通道餘壓監控系统由餘壓探測器（傳感器）、餘壓控制器、餘壓監控器主机經計算机數据總線分析組合而成，通过相互獨立工作的各樓层餘壓探測器对正壓送風的檢測，向餘壓控制器下發控制指令，再通过餘壓控制器控制風閥控制器的工作狀态，實現相應空间壓差控制，达到保持餘壓值合理範圍的目的。

一、産品介紹

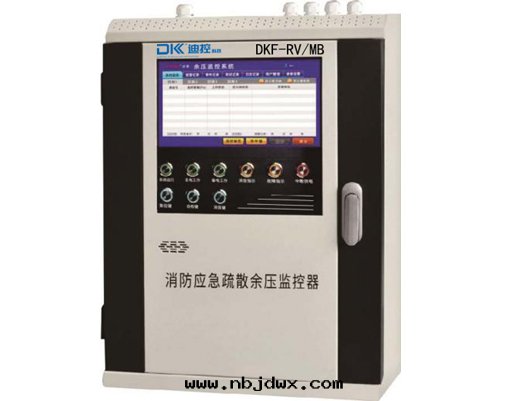

消防應急疏散餘壓監控器 ( 以下簡稱監控器 ) 是采用嵌入式操作系统並配以 10.2 寸工業级液晶觸摸顯示屏和其它外部設備組成，經过RS485 通訊与多个現场餘壓控制器進行通信的裝置。

  餘壓監控器系统采用RS485 通訊结構設計，通过 4 路RS485 接口与多台餘壓控制器相聯、每路接口最多与 32 台現场餘壓控制器相聯、一台餘壓監控器最大監控容量可负载 128 台餘壓控制器，從而實現樓宇的樓梯间与走道、前室与走道消防門两側壓差進行實时監控，並对餘壓傳感器狀态 . 旁通洩壓閥關閉狀态及開啟狀态進行實时監控和控制。当壓差值出現异常狀況时将發出報警信号，提醒工作人員注意；並能顯示和記录具体內容。 有故障報警、信息記录及打印等功能。

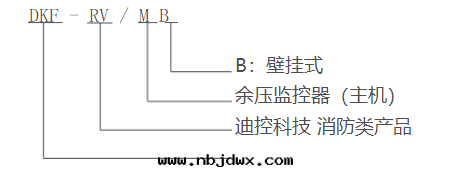

二、型号说明

三、技術參數

四、基本功能

◆實时監控：實时通过液晶觸摸屏監控顯示当前餘壓控制器地址号及狀态和餘壓探測器（傳感器）地址号及餘壓值狀态 風閥控制器開啟或關閉狀态等，可翻页查看所有餘壓探測器（傳感器）的餘壓值狀态，並可以控制防火閥開啟或關閉。

 ◆報警記录：当餘壓控制器監控到餘壓探測器（傳感器）的餘壓值达到設定的報警值。報警信息彈出並記录下来。

◆事件記录：当餘壓控制器監控到通訊故障时，主電電壓或備電電壓没有接入时，風閥控制器没有接入时，傳感器 IP 地址碼重複时，故障燈亮起並發出報警声，並記录下来。

 ◆測試記录：当餘壓監控器用来測試防火閥開啟或關閉时，狀态会自動記录下来。

 ◆用戶管理：

 ◇密碼修改：可以按照用戶需要設置登录密碼，只能修改本登录用戶的密碼。

◇密碼重置：（按照管理權限，操作員只能重置操作員的登录密碼權限，管理員可以重置管理員和操作員登录密碼權限，超级用戶可以重置超级用戶、管理員和操作員的登录密碼權限）。

 ◇授權碼：（根据産品編号，按照點位要求以及授權时间，可以通过授權软件生産授權碼）。

 ◆參數設置：

 ◇參數設置：（用于修改餘壓模块差壓報警值範圍）；

◇ IP 地址：（192.168.0.2）；

 ◇數据管理：（可導入導出曆史數据和配置，程序升级更新）。

◆聯网通訊：餘壓監控器自带四路 RS485 通訊接口，可与餘壓控制器組网通訊，實現遠程監控管理。實时顯示餘壓探測器（傳感器）的餘壓值狀态及報警信息。
