一、産品概述

                 DKlpc750低壓測控終端，大屏幕點阵中文顯示，采用96外形以及极短的表体進深，特别适合狭小安裝空间的應用，工業标準宽温液晶顯示屏，具備良好的高低温顯示特性，終端能實現全電量測量和顯示，包括動态報警、開關量輸入輸出狀态、SOE事件記录、複費率、回路负荷率顯示、諧波等、支持双通訊、變送輸出功能。具備短路、过载、缺相、相序、斷零等故障判斷功能。采用卡扣式固定設計，提高櫃体裝配效率，适用于電力行業開關櫃配電屏回路配電測控。

 二、産品特點

     方便  安裝——櫃內深度小于42mm，特别背部櫃內空间，方便現场安裝使用。

     宽供電範圍——低壓測控裝置電源AC/DC85-265V，交直流國际通用電壓範圍。

     信号  輸入——额定電流輸入1A、5A可設置；電壓信号支持最高690V直接接入 。

     第四路電流——提供第4个電流通道監測零剩餘電流功能。

     顯示  全面——带模拟光柱顯示電流、功率负荷率等。

     方便  組网——标配RS485通訊接口，标準Modbus-RTU和DL/T645-2007双協議可選。

     後備  電源——輔助電源斷電後裝置可保持顯示和RS485通訊时间不小于60秒（須滿足裝置正常供電10分鐘）。

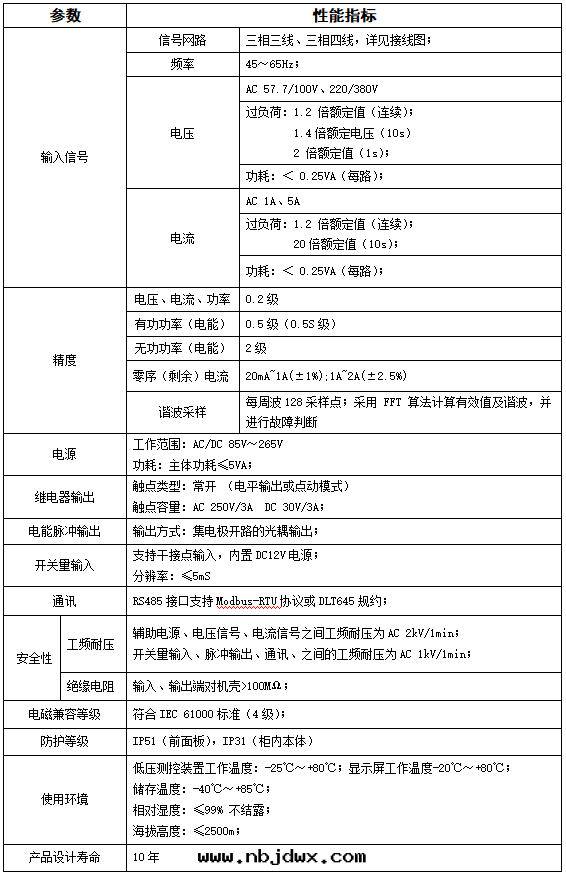

  三、技術參數

 四、開孔及安裝

 五、端子定義及接線
