一、産品概述

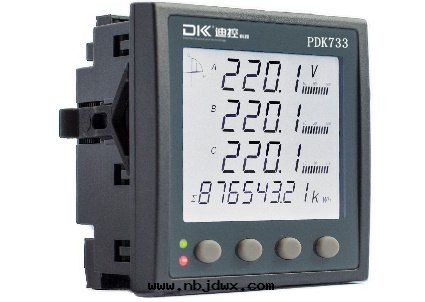

PDK733多功能网路電力儀表，采用工業标準宽温液晶顯示屏，具備良好的高低温顯示特性，具備全電量測量和顯示，包括動态報警、開關量輸入輸出狀态、SOE事件記录、複費率、回路负荷率顯示、諧波等、支持双通訊、變送輸出功能。PDK733表采用卡扣式固定設計，提高櫃体裝配效率，适用于各行業開關櫃配電屏回路配電測控。

二、産品特點

方便安裝——櫃內深度小于45mm，特别背部櫃內空间，方便現场安裝使用。

宽供電範圍——儀表電源AC/DC85-260V，交直流國际通用電壓範圍

信号輸入——额定電流輸入1A、5A可設置；電壓信号支持最高690V直接接入

顯示全面——带模拟光柱顯示電流、功率负荷率等

方便組网——标配RS485通訊接口，标準Modbus-RTU和DL/T645-2007双協議可選

高精度全電量測量——正反向有功電能計量，四限象无功電能計量。電能計量精度0.5S级。

靈活的擴展功能配置

*最多8路无源開關量輸入采集監測，最多4路DO接點輸出（两路獨立，两路共用）可實現遙控或越限報警

*可選有功電能脈沖与第2路DO複用，供PLC等采集實时總有功電能數据

*可選複費率及需量功能，支持電能凍结；多種需量參數及时标；极值記录及时标等

*可選諧波功能，實时監測系统總諧波畸變率，2-31次分次諧波含有率等

*可選大容量（16MB）SOE事件記录，記录實时量的负荷數据，形成负荷曲線，記录时间间隔1~60分鐘可以設置

*可選第二路RS485接口，滿足双後台系统數据監測通訊需求

*可選最多3路4~20mA變送輸出功能，通道间電气隔离，可免去信号隔离栅

三、技術指标

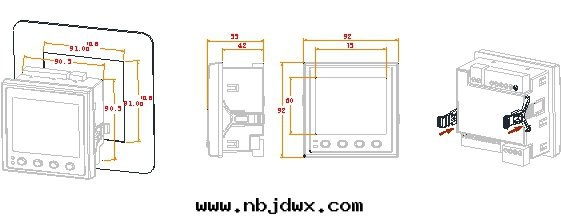

四、開孔及安裝

外形尺寸96*96，開孔尺寸91*91：
