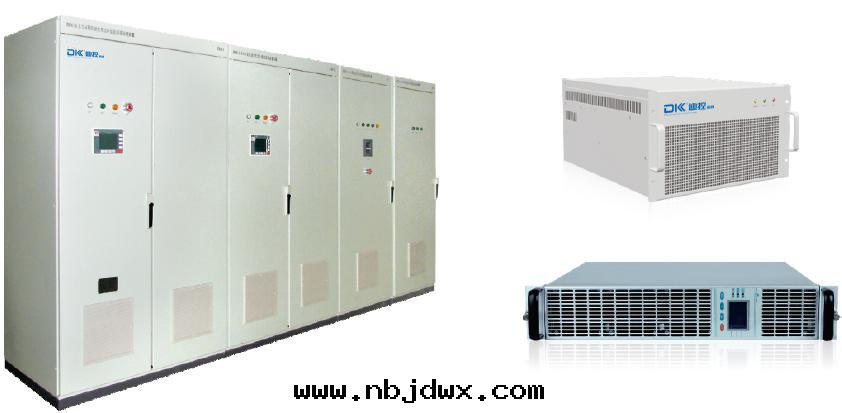

DK-SVG智能模块
一、産品概述:
DK-SVG）是指将自換相桥式電路通过電抗器直接並聯在電网上，适当地調节桥式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，使該電路主動産生滿足要求的无功電流，實現動态无功補償的目的

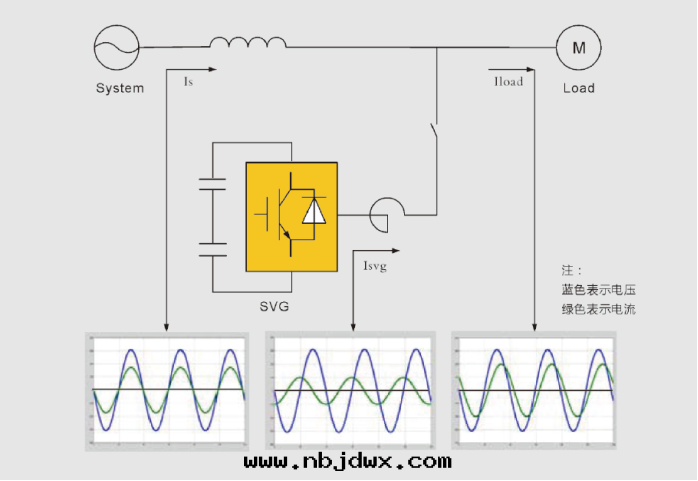

空载運行模式 容性運行模式 感性運行模式
UI=US,Isvg= 0，SVG不輸出无功 UI＞US,I svg为超前的電流，其幅值可 UI＜US,I svg为滞後的電流。此时SVG
以通过調节UI来連續控制，從而連 發出的感性无功可以連續控制
續調节SVG發出的容性无功。
二、技術特點:
單机容量最大——400V系统單机最大補償容量500kvar，
660V系统單机最大補償容量1000kvar；
補償效果最好——功率因數可达0.99以上，線性輸出；
産品占地面積最小——同補償容量下，是傳统補償設備的一半体積；
補償方式多樣化——无功，分相補償；
形式最多樣——模块化DK-SVG組合靈活，可拼整机、可壁挂，非模块類型整机SVG占地面積最小。
★補償方式靈活：補償负载无功。
★解決因无功引起的三相不平衡問題。
★響應时间≤5ms，線性補償。
★整个補償过程全自動檢測運行，如若重啟運行会有自我診斷功能，故障消除後，自動投入使用。
★具有人性化的人机交互界面，可通过該顯示界面看到系统的實时電能质量信息（電壓/電流波形、有功功率、无功功率、視在功率、功率因數、諧波等），操作簡單，可以遠控，也可以本控，大大減少人力成本。
★模块化散热風机采用獨特的控制方式，實現无极調速，随着設備的容量輸出，散热風机会自動調整風机转速，低噪音低损耗。
★模块産品有25kvar/50kvar/100kvar，可靈活与TSC或APF組合，结合成为混補裝置，低成本，多功能的産品。
★擴机並聯最多可达10台。
★采用世界領先的功率組件IGBT，功率密度大，可靠性高。
★采用DSP高速檢測和運算的數字控制系统。
★監控及顯示系统具備遠程通訊接口，可通过PC机實时監控。
★使用壽命长，平均无故障率大于等于12万小时。
★标準模块化設計，缩短交付周期，同时提高了使用的可靠性和可維護性。
三、技術參數:
名 稱 | 技術指标 | ||
交流輸入 | 额定電壓 | 400×（1±20％）V | 660×（1±20％）V |
额定頻率 | 50×（1±10％）Hz | ||
接線方式 | 三相三線/三相四線 | ||
技術指标 | 目标功率因數 | 在容量範圍內达到設定要求 | |
補償方式 | 以无功補償为主，不平衡補償功能可選 | ||
響應时间 | 5ms以內 | ||
过载保護 | 自動限制到额定電流輸出 | ||
有功功率损耗 | ＜3%额定功率模块 | ||
防護等级 | IP20/IP52，更高防護等级可定制 | ||
模块容量 | 400V模块：25kvar、30kvar、35kvar、50kvar、75kvar、100kvar | ||
整机容量 | 400V整机：100kvar、200kvar、300kvar、400kvar、500kvar 660V整机：100kvar、200kvar、300kvar、400kvar、500kvar 、750kvar、1000kvar | ||
模块重量 | 10kg（25kvar）、30kg（50/75kvar）、40kg（100kvar） | ||
工作模式 | 自動或手動 | ||
通訊接口 | 遠程RS485/以太网/通訊功能可選；上位机監控软件（選配） | ||
擴展能力 | 同型号直接並机，數量可达10台 | ||
單机尺寸W×D×H(mm) | 單模块：25/35kvar: 440×425×88 50/75kvar: 420×609×222 100kvar: 440×616×266 整机：小于400kvar: 800×800×2200 整机：大于等于500kvar: 1200×800×2200 | ||

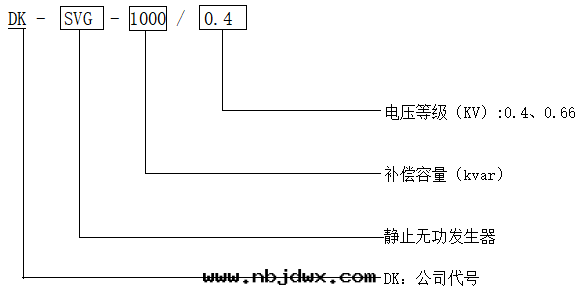

四、産品選型:
