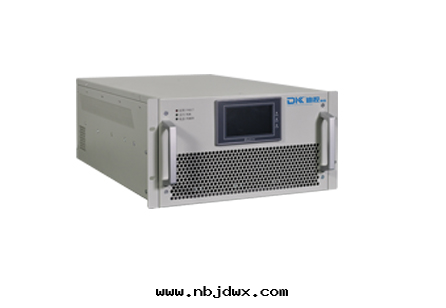

一、概述

DK-APF有源濾波模块屬于並聯型諧波補償裝置，它通过外部電流互感器實时檢測负载的電流，由內部DSP計算出负载電流中的諧波成分，並發出控制信号給逆變電路，控制逆變電路産生一个和负载諧波電流大小相等，方向相反的諧波電流注入到電网中，實現主動濾波功能。

二、基本特點

2.1全系列模块化

 我司PQ産品系列齊全，覆蓋低壓全系列電壓等级（200V、400V、480V、690V），且均为模块化設計，无升壓或降壓變壓器，可根据現场情況可随意組合使用，性比價高。

2.2多種容量等级

我司PQ産品具有多種容量等级，産品容量等级如下：

400V：APF：25A、35A、50A、60A、100A、150A

480V：APF：75A

690V：APF：75A

2.3獨立監測

我司PQ模块采用獨立監控設計，單个模块內置一块4.3英寸LCD監控屏，就地治理时，不用额外配置監控模块，占用空间小。我司也可提供7英寸全彩觸摸屏，同时監控10个PQ模块（後期可增至20个模块）的工作狀态並輸送至控制中心。

2.4安裝方式靈活，單櫃容量大，节省空间

我司PQ産品体積小，重量輕，可以實現壁挂式安裝，從而节省龐大的櫃体所占用的空间，这一優勢在改造項目或者配電室空间較小的场合尤为明顯，还可与電容櫃或開關櫃等其它櫃体公用同一櫃体（可根据現场空间更改模块尺寸），这樣不僅能节省現场空间，还可节省一面櫃体的費用，模块化APF單櫃容量目前最大可做到600A。

2.5維護方便

DK-APF模块化PQ産品有很高的质量保證，現场設備基本可免維護。如果PQ模块出現故障则只需維修或更換相應模块即可，單模块更換时间不超过十分鐘，插拔式模块僅需一分鐘。

2.6 冗餘配置，高可靠性

以600A容量APF为例，如果整櫃式APF在現场出現故障，则整个系统的諧波将得不到任何抑制，大量的諧波勢必会对電网造成很大危害。而600A容量的模块化APF通常由六个100A模块組成，当現场有單个模块出現故障时，剩餘五个模块还可正常運行，对整个濾波櫃来说只相当于600A的容量降低为500A，電网的諧波还有很大的濾除效果。因此，模块化APF的可靠性要比整櫃式APF高很多。

2.7快速響應

DK-APF 系列PQ産品采用先進的三電平拓撲電路，輸出電抗小，電流跟蹤速度快，響應时间短。

 三、技術參數

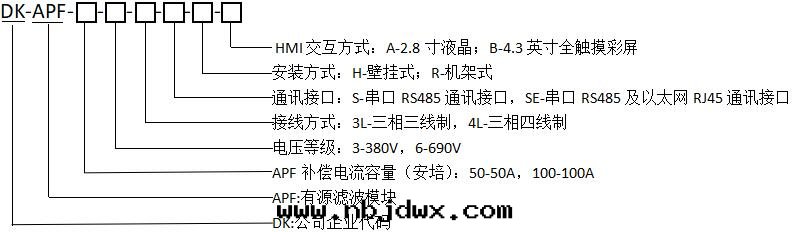

四、選型说明
