一、概述

 1、安全性
    1）該複合開關的安裝、維護和操作需由具有相關專業知識和技能的人員進行。
    2）确定電源供電系统是0.4KV的系统，複合開關不可用于高于0.4KV的供電系统
    3）确保該複合開關的工作電壓（外部接入相線L端，外部接入零線N端）在AC220V±20%、50HZ±10%範圍內。
    4）不要随意打開複合開關的外殼，以防觸電。

 2、工作原理
    DK-FS系列低壓複合開關基本工作原理是：将可控矽与磁保持繼電器並聯。由內部的單片机控制，在投入和切除的瞬间由可控矽承擔过零投切，即電壓过零时刻投入，電流过零时刻切除，可控矽導通时间很短（不産生發热），之後，转換为磁保持繼電器接通運行。因此，它具有可控矽TSC開關过零投切无湧流的優點，又具有交流接觸器運行无功耗的长處。也就又避免了可控矽運行發热和接觸器投切火花的缺陷。是一種較为理想的投切開關。特别是，由于磁保持繼電器在吸合与斷開的瞬间都没有湧流和火花，因此，它的電器壽命遠高于設計的壽命，而它的机械壽命高达百万次，可以保證长期運行。

3、使用条件
   1）环境温度：-25℃ 至 +70℃
   2）海撥高度：不超过2000M
   3）大气条件：空气湿度不超过90%
   4）环境条件：介质无導電塵埃

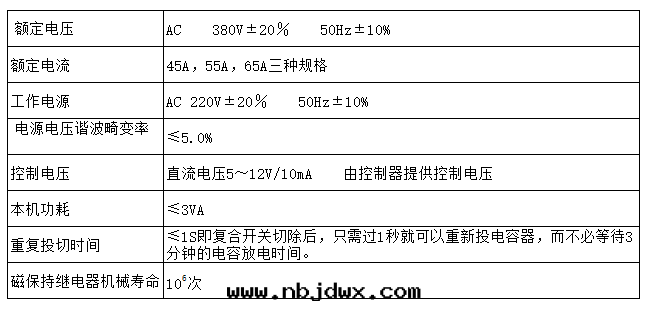

二、技術參數

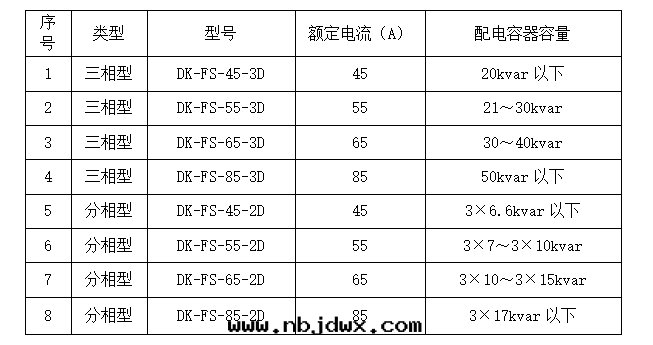

三、電容配置表

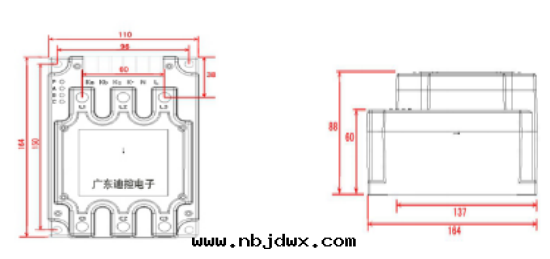

四、尺寸图

 ★複合開關外形尺寸(L*W*H)：164*110*88mm(45A，55A), 230*118*80mm(65A,85A)

 ★安裝孔位尺寸：150*96mm(45A，55A), (203±8)×36mm(65A,85A)

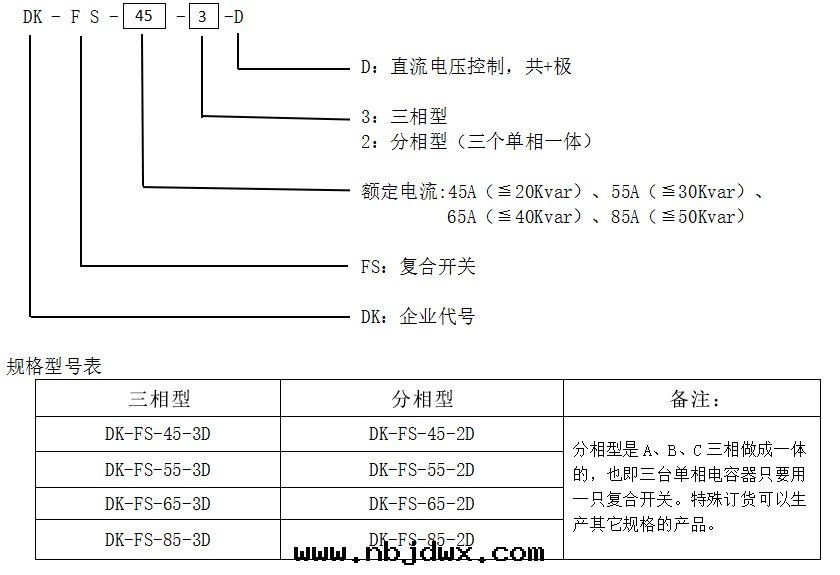

五、選型说明
