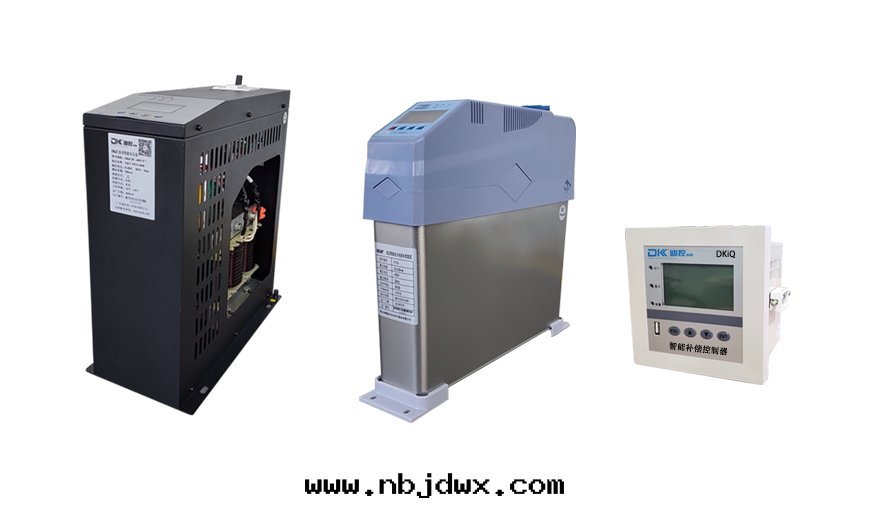

一、産品概述:

DKiC系列智能式電力電容器屬國家重點新産品，由廣東迪控電子科技有限公司獨立研發、生産，注册多項專利，通过中國质量認證中心CCC認證，以及通过國家電网公司自動化設備兼容實验室EMC（電磁兼容試验）。本産品可靈活應用于低壓无功補償的各種场合。

産品以二組低壓電力電容器为主体，采用微電子软硬件技術、微型傳感技術、微网技術和最新電器制造等技術，将其智能化、模块化、标準化、集約化，實現低壓无功自動補償功能，實現工作可靠、使用方便並具備背光液晶顯示、零投切、三相/分相混合補償、分级補償、过電流/过電壓/保護、故障自診斷、測量、通信、信号、聯机等功能。

二、優點

（1）控制技術、投切開關技術、结構先進

（2）集成化安裝、優化母線系统

（3）标準化設計与制造，擴容方便、性能可靠

（4）安裝、檢修、維護簡便

（5）高可靠、低故障、自身功耗小、壽命长

三、産品系列

（1）電抗率为7%，調諧頻率189Hz – 工業配電系统适用    防止5次及以上諧波污染

（2）電抗率为14%，調諧頻率134Hz – 建築配電系统适用   防止3次及以上諧波污染

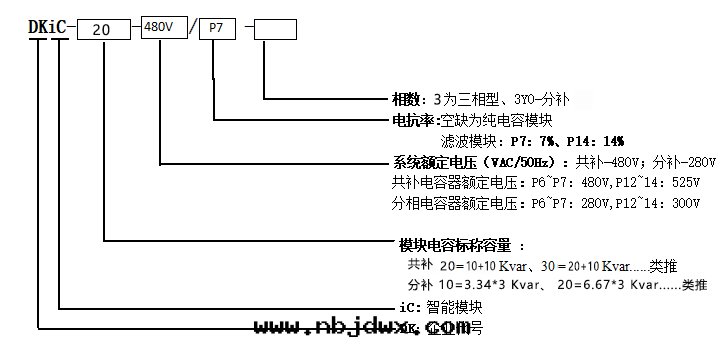

四、選型说明

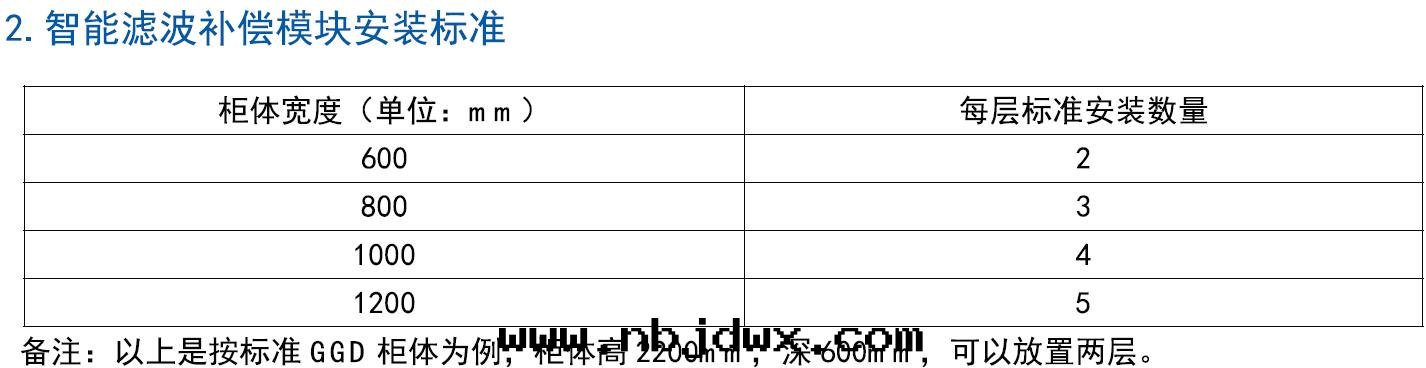

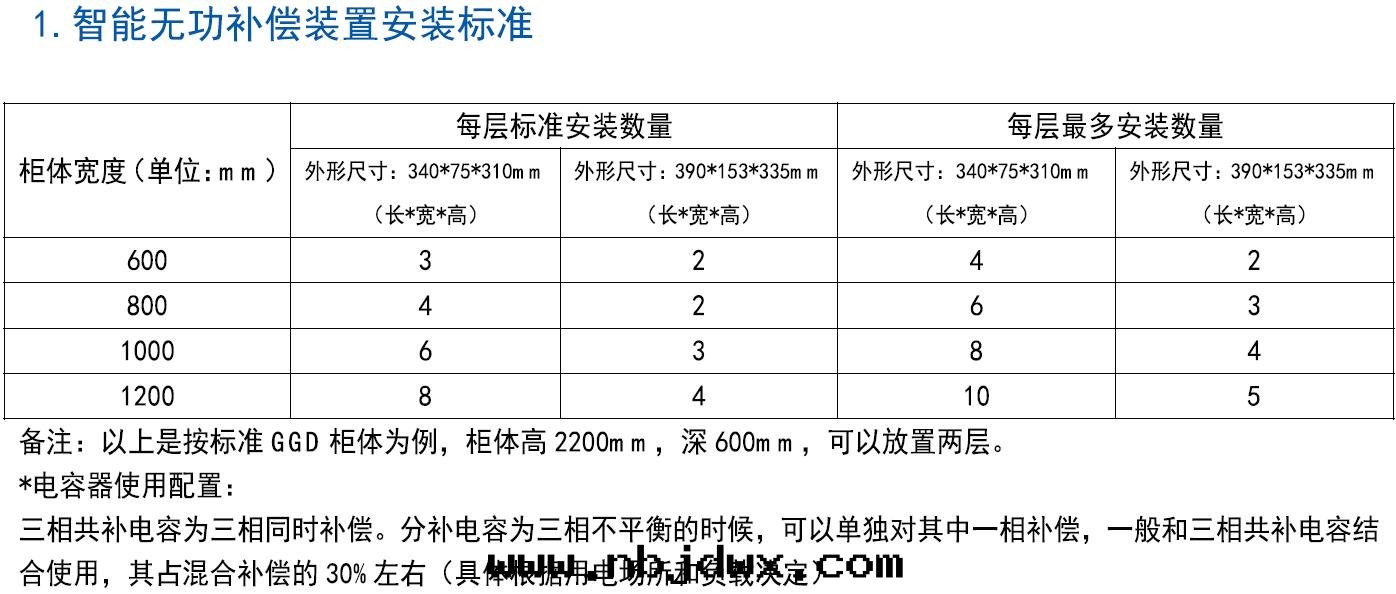

五、安裝标準（實际的安裝标準可咨詢我司提供）

六、DKiQ智能低壓无功補償控制器

（1）概述

智能低壓无功補償控制器是我公司为适應低壓无功補償發展的需要，研制与生産的新一代産品,該産品外形美觀大方,通用儀表尺寸安裝使用方便。人机聯系使用數碼管顯示和按鍵。並且具有電容指示燈,實現了一体化,与智能電容通訊連接。控制物理量为總櫃電壓、總櫃電流、電容櫃電流、功率因數和无功功率、温度複台型。采用新型的无功趨勢潮流判斷算法,特别适用于功率因數變動大的场合,動作次數少,控制精度高,大大提高整櫃体生産效率,減少出錯几率,整体提高産品质量。

 具有过壓、欠壓、低流、过温等保護,当電网參數超过各設定限值时,控制器快速切除已投入的電容器,並閉鎖輸出,保護電容器安全運行,延长其使用壽命。采用電壓、電流、功率因數、无功等综台計算,電壓回差參与控制判斷,使補償更精确,防止投切振蕩.具有手動/自動切換功能.取樣電流极性自動判别校正,安裝調試时可以不考慮電流且感器极性,使用方便。当電流取樣信号線開路或无輸入取樣電流信号时,自動控制停止，功率因數顯示OCC以提醒巡檢人員及时檢查,以免造成事故。采用的通訊式狀态指示器大大提高整櫃体生産效率,減少出錯几率,整体提高産品质量,實現了一体化。

（2）主要功能

1）動态顯示配電的各參數值,參數設置簡單快捷，設置的參數斷電不丢失。

2）自動檢測智能電容數量及容量等信息,並按電网无協參數控制智能電容投切。

3）具有过壓、欠壓、低流、过温等保護,当電网參數超过各設定限制时，控制器快速切除投入的電容器，並閉鎖輸出，,保護電容器安全運行,延长其使用壽命。

4）采用電壓、電流,功率因數,无功等综台計算，電壓回差參与控制判斷，使補償更準确，防止投切震蕩。

5）在動作延时时间內多點采樣上述判据值,根据各點的值来進行无功趨勢潮流判斷，避兔了常規控制器的動作點單點采祥所造成的判斷失常,在功率因數變動大的场台,可以準确判斷所需補償的功率因數及補償方向（投或是切）。

6）具有手動/自動切換功能。置自動时,根据電壓、负荷、功率因數和无功缺额综合因數控制電容器的投入或切除；置手動时,能手動操作電容器的投入或切除,便于出厂調試及快速投切電容。

（3）主要技術指标

1.測量誤差（以相对誤差表示）：電壓：≦0.5%（在80%~120%额定電壓範圍內）；電流≦1.0%（5%~20%额定電流範圍內）、≦0.5%（在20%~120%额定電流範圍內）；功率≦1%,功率因數≦0.01

2.動作誤差：无功功率：≦5%，電壓：≦1%。

3.保護誤差：電壓≦1.0%，電流≦10%

4.延时及閉鎖时间：延时时间在0~180s间

5.过電壓保護：動作值在105%~120%间,動作回差在6V~12V间；保護分斷總时限不大于60s

6.電源影響:当電源電壓为80%和I20%额定電壓时,各項測量誤差和動作性能不變,当電源波形總畸變率≦5%,各項測量誤差和動作性能不變,当頻率在49Hz~SIHZ範圍內變化时,各項測量誤差和動作性能不變

7.控制容量：混台補償≦30台,

8.使用环境：温度≦90%（20℃）,环境温度为-20℃~60℃,海披高度≦3000m大气電壓为79.5kpa~106.0kpa；无易燃易爆的介质存在,无導電塵埃及腐蝕性气体存在

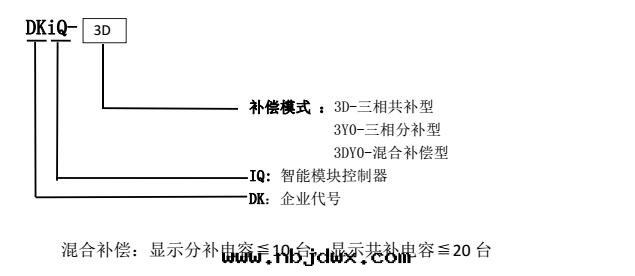

（4）型号说明
