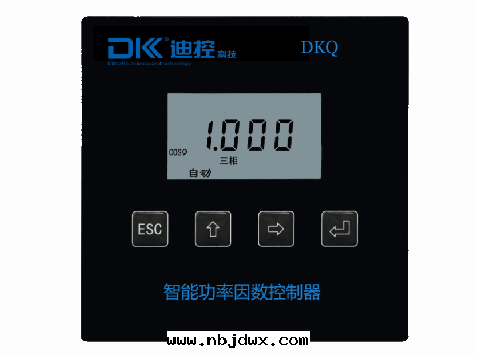

一、概述

1 前言：

本産品是業界率先采用32位ARM處理器的高性能産品，它具備自動設置功能，進入自動設置模式後，它能自動識别负荷的狀态，自動分析補償電容櫃的配置狀态，自動進行最優控制算法計算，以最佳的策略進行補償控制，能夠滿足絕大多數工況的要求。

它也可以按照人工設置的參數進行補償控制。

   为了正确地接線和安裝，为了安全使用本産品，建議用戶認真阅读本说明書。

2 安全性

1）該控制器的安裝、維護和操作需由具有相關專業知識和技能的人員進行。

2）确保該控制器的工作電壓在接線图标注的範圍內。

3）不要随意打開控制器的外殼，以防觸電。

4）在斷開与控制器連接的電流互感器之前，要确保該互感器二次側已進行了短路。

3 技術特點

1）只要接線相序正确，无需設置參數，智能補償控制。

2）控制物理量：无功功率+目标功率因數，避免補償呆區，防止投切振蕩。

3）自動識别相序功能：電流互感器二次接線端S1和S2可以互換；電壓線L2和L3也可互換。

4）按鍵改相序：一旦接錯了相序，只要在控制器上操作按鍵就可以更正，无需調換接線。

5）顯示功能豐富，漢字顯示各項電參數及諧波參數。

6）保護功能完備，过壓，欠壓，電壓諧波超限等。

7）超強防干擾能力，EMC電磁兼容性試验：EFT群脈沖抗干擾达4000V的A级（IEC标準最高级别）。

二、适用範圍

   适用于低壓配電系统的静止或動态或分相无功補償和濾波

三、DKQ(W)系列産品功能及技術參數

基本參數

1）執行标準：《JB/T 9663-2013》 《 DL/T 597—1996 》

2）工作電壓： AC 220V±20％，須單獨接入。

3）取樣電壓輸入：AC（ 100V~690V）±20％  50Hz /60Hz± 5%。

4）取樣電流輸入：AC  0～5A ，或0～1A（訂貨須说明）

6）控制物理量：无功功率兼顧功率因數

7）控制器輸出方式：有觸點型J型，无觸點型D型

8）控制对象：J型为交流接觸器或電子接觸器，D型为複合開關、无功調节器等

9）動态響應时间：動态D型≤20毫秒；静态J型≤1秒

10）靈敏度：≤0.05A

11）測量準确度：電壓：0.5级    電流：0.5级   功率因數：0.5级   有功功率：1.0级

             无功功率：2.0级    頻率：0.5级

12）本机功耗：≤12VA

13）外形尺寸：148´148´50mm

14）安裝開孔尺寸：138´138mm

使用条件

1）环境温度：-25℃ 至 +45℃

2）海撥高度：≤ 2000M

3）大气条件：空气湿度不超过90%

4）环境条件：介质无導電塵埃

四、尺寸说明

外形尺寸：148´148´50mm

安裝開孔尺寸：138´138mm

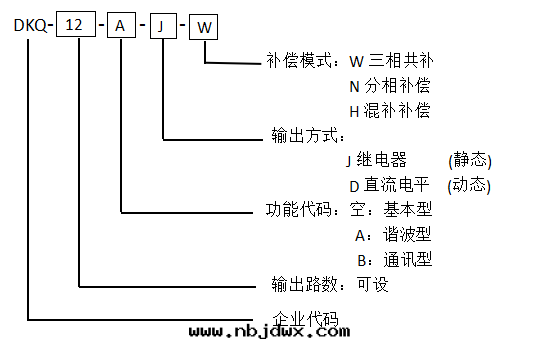

五、選型说明
