一 、适用範圍

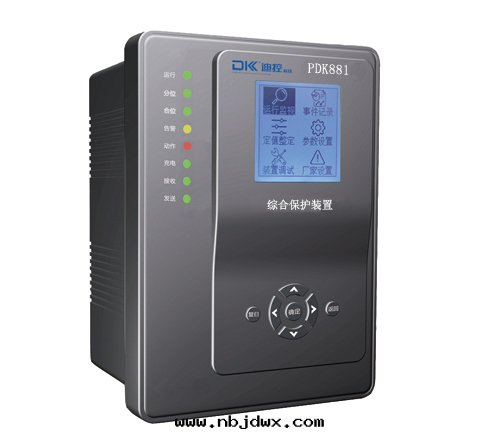

PDK881综合保護裝置在設計上采用了嵌入式實时操作系统及高性能的32位高速處理器，形成通用的软硬件平台，並采用了高檔的大液晶及直觀的中文顯示界面，可以非常方便地完成設備的調試、運行与維護。裝置适用于35kV及以下的中低壓電网，以及工矿企業、住宅小區、冶金、石化、水泥等領域的配電系统。裝置配備完善的保護、控制及監視功能，对應各種應用场合的電力線路、電容器、配電變壓器、電動机等電力設備，並为針对这些設備的保護、控制和通訊需求提供了完善的解決方案。PDK881综合保護裝置通过了國家繼電器质量監督檢验中心的型式試验，産品已在現场成功投運，其性能得到衆多用戶的認可。

二、裝置特點

Ø 高速處理器和高精度采樣芯片配合嵌入式實时操作系统，裝置更加實时可靠；

Ø 采用全漢化高亮大液晶顯示，信息詳细直觀，操作調試方便；

Ø 保護裝置通过了嚴酷的环境試验，可长期安全工作于-25℃- +55℃环境中；

Ø 采用多层印制闆、表面貼裝的加工技術及強弱電嚴格分离的設計準则，具有高标準電磁兼容性能，並可以工藝上充分保證産品质量；

Ø 100条保護動作事件記录(事件分辨率1mS)，掉電可保持，便于事故追憶分析；

Ø 100条遙信動作事件記录(事件分辨率1mS)，掉電可保持；

Ø 20条故障录波事件記录(事件分辨率1mS)，掉電可保持，便于事故追憶分析；

Ø 宽範圍及交直流通用電源，能很好适應現场的需求；

Ø 裝置具有多个信号開出节點及開關量輸入节點，可邏輯整定其含義，方便用戶使用；

Ø 裝置具有完善自檢功能，能準确定位至芯片级故障並發出警告，便于檢修及維護；

Ø 工業级RS-485總線网絡，組网經濟方便，可直接与PC机或通信管理机聯网通信；

Ø 100MB以太网通訊接口，可直接与局域网或廣域网連接；

Ø 支持MODBUS-RTU/TCP規約和IEC60870-5-103規約；

Ø 加強型單元机箱按抗強振動、強干擾設計，充分考慮裝置運行安全以及人身安全，特别适應于惡劣环境；

Ø 体積小、重量輕，可集中組屏，也可分散安裝在開關櫃上；

三、 功能介紹

四、技術指标

Ø 额定參數

1） 交流電壓： 100V 或 380V

2） 交流電流： 1A 或5A

3） 零序電流： 1A 或 5A

额定頻率： 50Hz

4） 電流回路功耗: 额定電流为5A时,每相不大于1VA

额定電流为1A时, 每相不大于0.5VA

5） 電壓回路功耗: 额定電壓时總功耗不大于1VA

Ø 裝置電源

1) 輸入範圍： DC 48V

2) 紋波系數：≤5%

3) 功耗：正常时≤5W，動作时≤10W

4) 允許輸入中斷时间不小于 200ms

Ø 过载特性

1) 交流電流回路： 2 倍额定電流 連續工作
10倍额定電流 允許10S
40倍额定電流 允許1S

2) 交流電壓回路： 1.2倍额定電壓 連續工作
1.4倍额定電壓 允許10S

Ø 定值誤差

1) 電流定值誤差： ≤±2%或±0.01In

2) 電壓定值誤差： ≤±2%或±0.2V

3) 零序電流定值誤差： ≤±2%或±0.01In

4) 时间定值誤差： ±2%或±40ms

Ø 觸點容量

AC1250VA或DC150W

Ø 允許工作环境

1) 工作温度：-25℃- +55℃

2) 相对湿度：≤95%

3) 大气壓力：86kPa～106kPa

Ø 事件記录

1) 保護事件：100条，分辨率1mS

2) 遙信事件：100条，分辨率1mS

3) 故障录波：20条，分辨率1mS，8通道录波+開關量記录

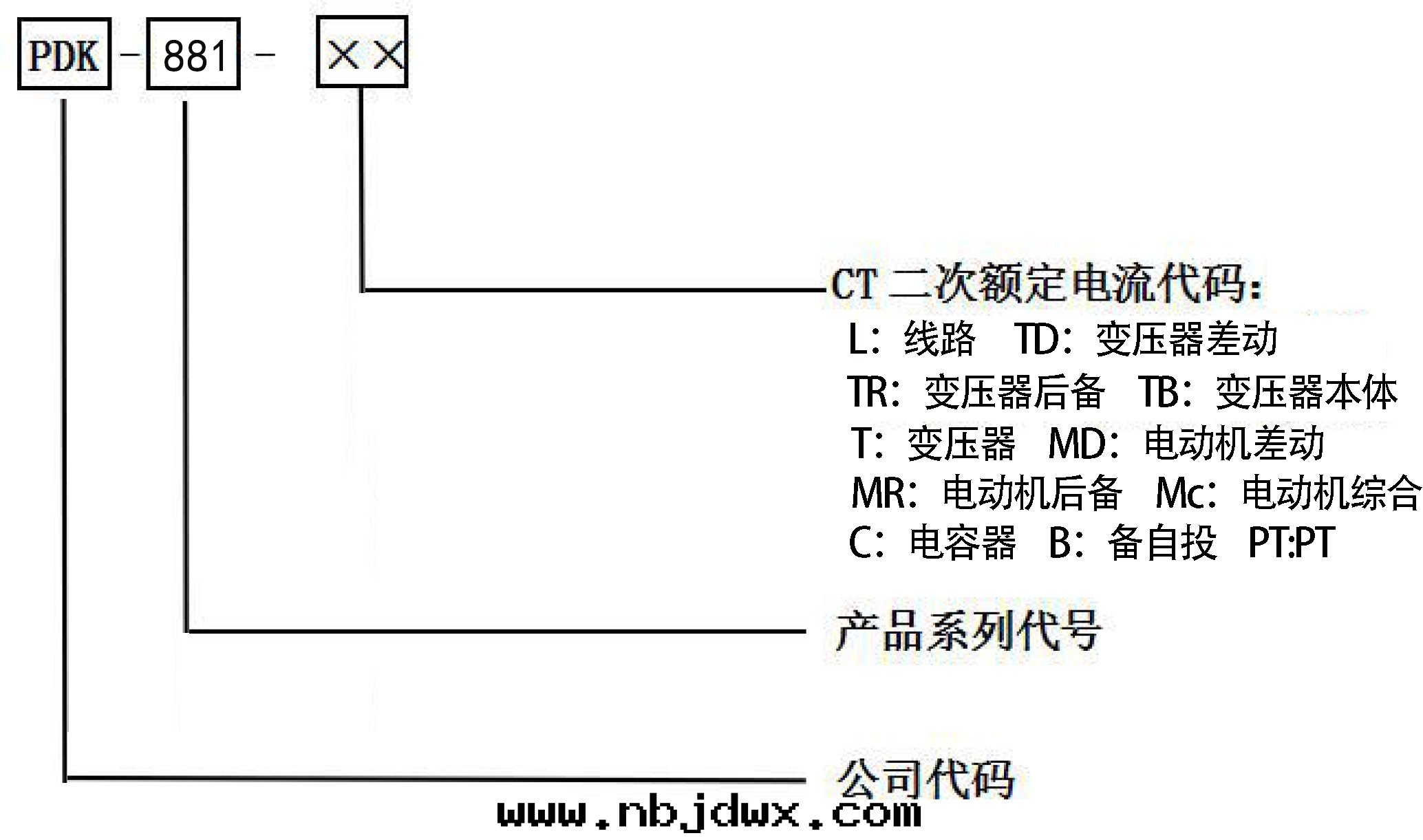

五、産品選型

六、産品尺寸

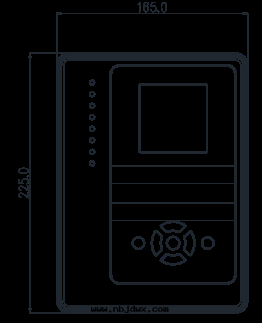

外形尺寸

開孔尺寸
