1．适用範圍

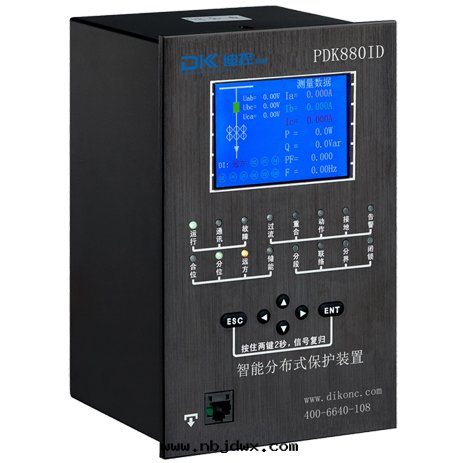

PDK880ID智能分布式配電自動化終端，主要适用于城市配電自動化系统的實現，具備常規保護、現地饋線自動化功能和智能分布式自動化功能（基于对等通信的分布式FA功能），同时滿足電力調度的四遙功能。

2．功能配置

常規保護：三段式（速斷、限时速斷、定时限过流）電流保護；两段零序过流保護；三相二次重合閘；後加速。

現地饋線自動化：電壓时间型和電壓電流型可選；分段/聯絡可設置；失電分閘、得電合閘、X閉鎖、Y閉鎖、殘壓閉鎖、單側失電延时合閘、两側有壓确認；手動分閘閉鎖、手動合閘解鎖。

智能分布式自動化：基于对等通信的分布式FA功能；速動型和緩動型可選；故障切除、故障隔离、供電恢複、開關失靈處理、通信异常處理。

湧流識别：合閘时，如果電流大于故障電流，但諧波大于設定值，不分閘。

异常告警：PT斷線告警；控制回路斷線告警。

故障录波：遵循Comtrade1999标準中定義的格式。

電力調度四遙：滿足電力調度的四遙功能，遙測、遙信、遙控、遙調。

保護出口：保護分、合閘獨立出口；遙控分、合閘獨立出口。

信号出口：两路信号獨立出口；裝置故障信号獨立出口。

串口通信：面闆一路RS232串口通信接口，用于裝置調試和維護，支持程序下载；背闆三路串口通信接口，RS232/RS485可複用。

以太通信：三路以太通信接口，NET1可配置IEC 60870-5-101平衡式/104及南网版101、104規約；NET2和NET3用于“IEC61850+GOOSE”对等通信功能。

3．主要特點

◇采用多CPU结構及內部總線數据交換技術，软、硬件資源与任務分配更合理，在提高裝置软硬件冗餘度的同时，更提升了裝置的可靠性。

◇采用通用的硬件结構，标準化的软、硬件模块設計，对于産品质量的控制与保證、技術管理与升级、以及对用戶的服務，都能保證快速性与有效性。

◇采用多层電路闆及完善的PCB布線技術；元器件均采用工業级或軍品级進口器件；大大提高了裝置的抗干擾能力、可靠性。

◇采用一对一模式，网絡故障或退出運行时，间隔层各單元不受其影響。

◇裝置參數、事件記录铁電存儲，掉電保存不少于10年，便于事故分析。

◇高精度實时时鐘系统，內置電池，掉電情況下仍可使用超过10年。

◇全中文液晶顯示，人机界面友好，信息詳细直觀，調試、使用簡單方便。

◇密碼保護、菜單自動返回，既減小了功耗，又能防止非操作人員進行誤操作。

◇支持MODBUS RTU、IEC60870-5-101/104等多種通訊規約，可以方便、靈活地

与各類自動化系统、電力調度系统聯网通訊。

◇設有專用調試接口，大大優化調試过程；可提供裝置調試、管理软件。

4．通用技術參數

（1）机械及工作环境条件

机箱结構尺寸：204（高）×130（宽）×135（深）mm

表面嵌入式安裝，開孔尺寸：198（高）×124（宽）mm

儲存、運輸及安裝允許的环境温度：-25～+70℃

工作环境温度：-10～+55℃

相对湿度：5%～95%

大气壓力：80～110Kpa

（2）電源  【超过輸入範圍，会损壞産品】

工作電源輸入分两種等级（訂貨时選其中一種,具体見“訂購指南”）：

第一種：AC/DC 85～265V （交直流通用）；

第二種：DC48V, 其範圍DC18～75V；

（3）额定參數

交流電流:5A（1A）；交流電壓：220V（100V）；頻率：50Hz

動作出口和信号出口輸出觸點负载：6A 250VAC/30VDC

（4）功率消耗

交流電流回路：额定電流时，每相不大于0.5VA

交流電壓回路：额定電壓时，每相不大于0.1VA

工作電源回路：不大于10W

（5）过载能力

交流電流回路：2倍额定，連續工作；10倍额定，允許工作10s；

40倍沖擊電流，允許工作1s

交流電壓回路：1.2倍额定，連續工作；1.4倍额定，允許工作10s

（6）精度

保護電流元件：滿量程誤差≤±1.0%；保護電壓元件：滿量程誤差≤±3.0%

電流元件瞬動时间：≤35ms；零序電流元件瞬動时间：≤40ms

測量電流、電壓元件：滿量程誤差≤±0.5%；測量功率元件：誤差≤±1.0%

頻率偏差：≤±0.02Hz；事件分辨率：≤2ms

（7）絕緣性能、介质強度、沖擊電壓、机械性能（振動、沖擊、碰撞）

均符合DL478-2001的要求。

（8）抗干擾
