1、适用範圍

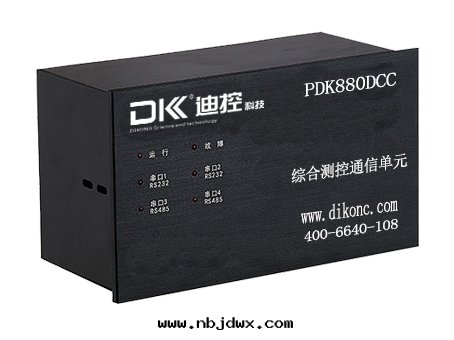

PDK880DCC综合測控通信單元是根据《廣東電网公司配网自動化設計标準》設計的一款通訊管理机，配置了RS232、RS485和以太网絡多種网絡接口，接口支持MODBUS RTU、IEC60870-5-101/104等多種通訊規約，方便与城市配電自動化調度系统進行通訊，實現故障信息主動上傳和線路設備實时數据上傳，完成对配電線路的各種監控功能。

2、功能配置

2.1 通訊功能

Ø 2个以太网接口，一个用于光纖网絡有線通信；另一个用于以太网方式的网絡維護；

Ø 2个RS485异步通訊接口，用于与微机繼電保護裝置、電力智能儀表、直流屏等智能電力監控設備連接，通訊波特率4800、9600、19200可設；

Ø 2个RS232异步通訊接口一个用于GPRS无線通信；另一个用于串口方式网絡維護，通訊波特率4800、9600、19200可設；

Ø 通訊協議：DL101、DL104、MODBUS通訊協議。

2.2 開關量采集功能

Ø 24路開關量輸入，用于采集母線PT刀閘位置、母線PT空開位置、直流充電机故障、直流系统熔丝熔斷、保護測控單元故障等。

2.3 報警功能

Ø 1路報警輸出，用于指示综合測控單元故障。

2.4 模拟信号采集功能

Ø 直流電壓采樣，用于監視電池電壓；

Ø 2段母線交流電壓采樣。

3、主要特點

◇低功耗、小体積【118（高）×205（宽）×93（深）mm 】，表面嵌入式安裝。

◇采用ARM微處理及內部總線數据交換技術，软、硬件資源与任務分配更合理，在提高裝置软硬件冗餘度的同时，更提升了裝置的可靠性。

◇采用通用的硬件结構，标準化的软、硬件模块設計，对于産品质量的控制与保證、技術管理与升级、以及对用戶的服務，都能保證快速性与有效性。

◇采用多层電路闆及完善的PCB布線技術；元器件均采用工業级或軍品级進口器件；大大提高了裝置的抗干擾能力、可靠性。

◇用一对多模式，网絡故障或退出運行时，不影響其它監控設備的正常運行。

◇裝置參數、事件記录铁電存儲，掉電保存不少于10年，便于事故分析。

◇高精度實时时鐘系统，內置電池，掉電情況下仍可使用超过10年。

◇配套維護管理软件，調試、使用簡單方便。

◇◇支持MODBUS RTU、IEC60870-5-101/104等多種通訊規約，可以方便、靈活地与各類自動化系统、電力調度系统聯网通訊。

4、通用技術參數

（1）机械及工作环境条件

机箱结構尺寸：118（高）×205（宽）×93（深）mm

表面嵌入式安裝，開孔尺寸：113（高）×200（宽）mm

儲存、運輸及安裝允許的环境温度：-25～+70℃

工作环境温度：-10～+55℃

相对湿度：5%～95%

大气壓力：80～110Kpa

（2）電源

工作電源輸入：DC48V, 其範圍DC18～75V；

超过輸入範圍，会损壞産品。

（3）额定參數

交流電壓：180V-264V;

頻率：50Hz。

（4）功率消耗

交流電壓回路：当额定電壓时，每相不大于0.1VA

工作電源回路：当正常工作时，不大于4.5W

（5）过载能力

交流電壓回路：1.2倍额定電壓，連續工作

              1.4倍额定電壓，允許工作10s

（6）精度

測量電壓元件：滿量程誤差≤±0.5%

頻率偏差：≤±0.02Hz

事件分辨率：≤2ms

（7）絕緣性能、介质強度、沖擊電壓

絕緣性能、介质強度、沖擊電壓均符合IEC60255-5的要求。

（8）抗干擾

（9）机械性能（振動、沖擊、碰撞）

振動響應、振動耐久、沖擊響應、沖擊耐久及碰撞均符合IEC60255-21的要求。
