1、适用範圍

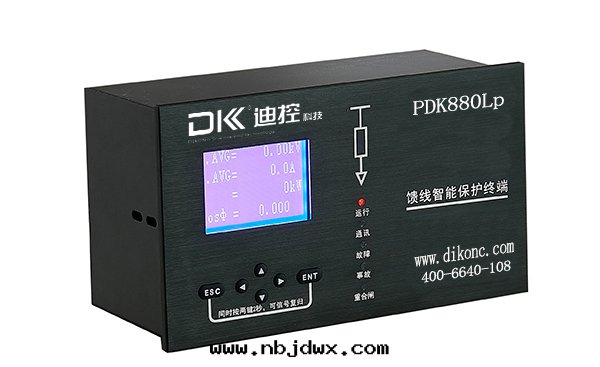

随着各地經濟水平發展的不斷提高，对城市配网自動化系统供電可靠性、停電时间、供電质量、服務质量的要求也越来越高，同时要求小型化，节約土地資源。城市配网自動化系统利用現代電子技術、通訊技術、計算机及网絡技術和供電設備，将配電网在正常及事故狀态下的測量、保護、控制、信号、計量和電力供電部門的工作管理有机地融合在一起。为更好的配合城市配网自動化系统的建設，我公司自主研發的PDK880Lp饋線智能保護終端，适用于6～20KV城市配网自動化饋線、配電變壓器出線、分界斷路器的保護、測量、控制和通訊，特别适用于与小型斷路器櫃配套。

PDK880Lp饋線智能保護終端配置了RS485和以太网絡接口，接口支持MODBUS RTU、IEC60870-5-101/104等多種通訊規約，方便与城市配電自動化系统進行通訊，實現故障信息主動上傳和線路設備實时數据上傳，完成对配電線路的各種監控功能。

2、功能配置

保護：速斷保護；限时速斷保護；定时限过流保護；反时限过流保護；零序I段过流保護；零序II段过流保護；三相一次重合閘；零序过流重合閘；後加速保護；过负荷保護；低電壓保護；过電壓保護；單相接地保護；PT斷線告警；控制回路斷線告警。

遙控：通过通訊接口實現遠程遙控跳、合閘開關。

遙調：各保護功能均可實現遠方投入/退出；系统參數、保護定值可實現遠方修改；信号可實現遠方複歸。

遙信：保護動作信息、PT斷線告警、控制回路斷線告警；12路獨立開關量輸入（可實現配電變壓器瓦斯、温度、變壓器門的告警/動作功能）。裝置內部輸出DC24V開關量輸入電源，事件記录均可實現遠方監視。

遙測：電流測量、電壓測量、零序電流、零序電壓、頻率測量、相序測量、功率測量、功率因數測量、正向有功電度、正向无功電度、反向有功電度、反向无功電度，均可實現遠方實时監視。

接線識别：可實时監視電壓回路、保護電流回路及測量電流回路的相序和相位。

數据统計：斷路器跳合閘统計，包括總的跳閘次數、保護動作跳閘次數、手動跳閘次數、遙控跳閘次數；總的合閘次數、重合閘次數、手動合閘次數、遙控合閘次數。为設備的計劃或狀态檢修提供依据。

通信：配置了多種通訊接口，有RS485、10/100M网絡接口，支持MODBUS RTU、IEC60870-5-101/104等多種通訊規約。

3、主要特點

◇低功耗、小体積【120（高）×205（宽）×110（深）mm 】，便于搭配、安裝。特别适用于小型气体/固体絕緣櫃。

◇采用多CPU结構及內部總線數据交換技術，软、硬件資源与任務分配更合理，在提高裝置软硬件冗餘度的同时，更提升了裝置的可靠性。

◇采用通用的硬件结構，标準化的软、硬件模块設計，对于産品质量的控制与保證、技術管理与升级、以及对用戶的服務，都能保證快速性与有效性。

◇采用多层電路闆及完善的PCB布線技術；元器件均采用工業级或軍品级進口器件；大大提高了裝置的抗干擾能力、可靠性。

◇采用一对一模式，网絡故障或退出運行时，间隔层各單元不受其影響。

◇裝置參數、事件記录铁電存儲，掉電保存不少于10年，便于事故分析。

◇高精度實时时鐘系统，內置電池，掉電情況下仍可使用超过10年。

◇全中文液晶顯示，人机界面友好，信息詳细直觀，調試、使用簡單方便。

◇密碼保護、菜單自動返回，既減小了功耗，又能防止非操作人員進行誤操作。

◇支持MODBUS RTU、IEC60870-5-101/104等多種通訊規約，可以方便、靈活地与各類自動化系统、電力調度系统聯网通訊。

◇可提供裝置調試、管理软件。

4、通用技術參數

（1）机械及工作环境条件

机箱结構尺寸：120（高）×205（宽）×110（深）mm

表面嵌入式安裝，開孔尺寸：116（高）×202（宽）mm

儲存、運輸及安裝允許的环境温度：-25～+70℃

工作环境温度：-10～+55℃

相对湿度：5%～95%

大气壓力：80～110Kpa

（2）電源

工作電源輸入分两種等级（訂貨时選其中一種,具体見“訂購指南”）：

第一種：AC/DC 85～265V （交直流通用）；

第二種：DC48V, 其範圍DC18～75V；

超过輸入範圍，会损壞産品。

（3）额定參數

交流電流:5A或1A(定貨注明)

交流電壓：100V或100/V

頻率：50Hz/60Hz(定貨注明)

動作出口和信号出口輸出觸點负载：6A 250VAC/30VDC

（4）功率消耗

交流電流回路：当额定電流时，每相不大于0.5VA

交流電壓回路：当额定電壓时，每相不大于0.1VA

工作電源回路：当正常工作时，不大于4.5W

          当保護動作时，不大于5.0W

（5）过载能力

交流電流回路  2倍额定電流，連續工作

10倍额定電流，允許工作10s

40倍沖擊電流，允許工作1s

交流電壓回路：1.2倍额定電壓，連續工作

              1.4倍额定電壓，允許工作10s

（6）精度

保護電流元件：滿量程誤差≤±1.0%

保護電壓元件：滿量程誤差≤±3.0%

測量電流、電壓元件：滿量程誤差≤±0.5%

測量功率元件：誤差≤±1.0%

頻率偏差：≤±0.02Hz

電流元件瞬動时间：≤35ms

零序電流元件瞬動时间：≤40ms

事件分辨率：≤2ms

（7）保護整定

電流整定：    範圍：0.1～20In    步长：0.01A

时间整定：    範圍：0～599.99S   步长：0.01S

電壓整定：    範圍：0.1～120V    步长：0.01V

（8）絕緣性能、介质強度、沖擊電壓、机械性能（振動、沖擊、碰撞）

均符合GB/T 7261的要求。

（9）抗干擾
