一、概述

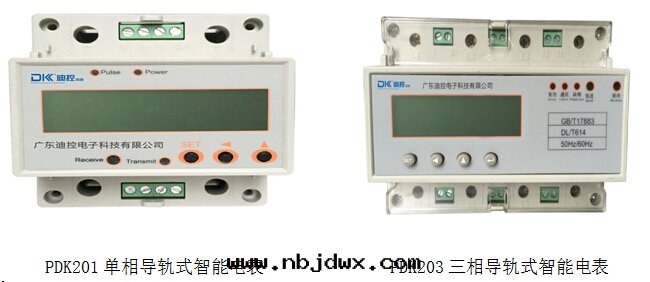

導軌式刷卡預付費智能電表，采用DIN35mm導軌安裝方式，宽度与微斷匹配，有5(20)A、10(40)A、15(60)A、20(80)A四種規格，可方便安裝与照明箱內，支持MOUBUS-RTU和DL/T645-2007協議規約。配套漢光系统软件，为客戶提供低壓終端電能管理全套解決方案。

采用LCD顯示，具有電壓、電流、功率、電能等全電量測量顯示功能。可進行时鐘、費率时段等設置，並具有脈沖輸出功能；應用計算机管理，先購電後用電；在额定電流範圍內能限制最大使用功率；一卡一表，專卡專用，失卡不失電，補卡再用；電卡能双向傳遞數据，能自動斷電告警用戶購電；電量为零时，自動拉閘斷電；並具有一定的防竊電软件設計。電表具有遠程通訊充值，拉合閘控制功能等。

在保證産品质量穩定可靠的前提下，電表采用全屏蔽、全密封结構，用先進的單片机處理系统進行數据的采集、處理和保存，具有良好的抗電磁干擾、低自耗节電、高精度不需校表、防竊電、高过载、长壽命的特點。

符合GB/T 17215.321-2008《交流電測量設備 特殊要求 第21部分：静止式有功電能表(1级和2级)》GB/T 18460.3-2001《IC卡預付費售電系统 第3部分：預付費電度表》标準。

二、選型说明

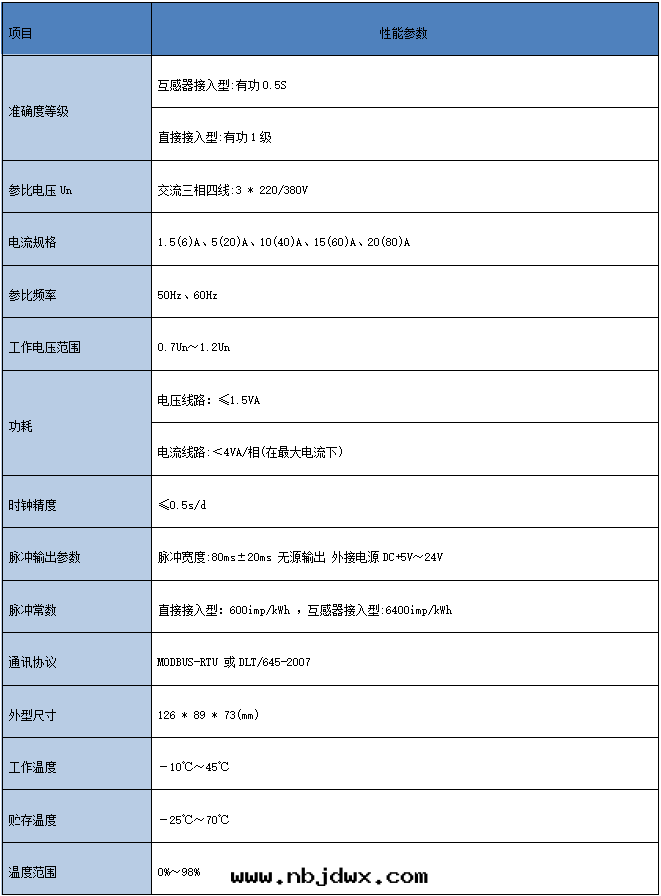

三、技術參數

四、外形尺寸

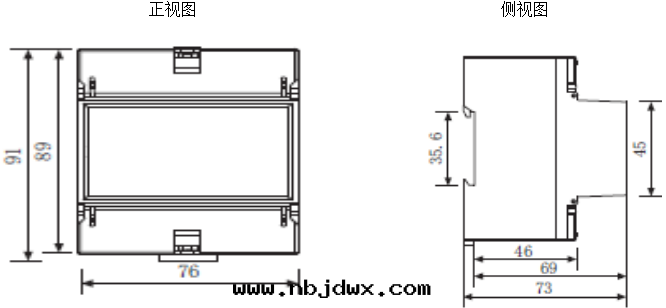

     單 相：

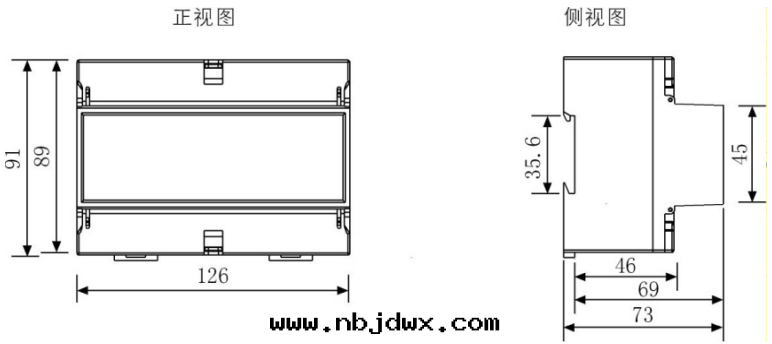

  三 相：

五、接線方式

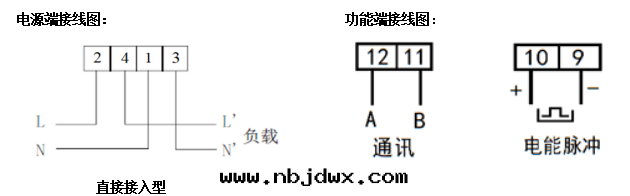

  單 相：

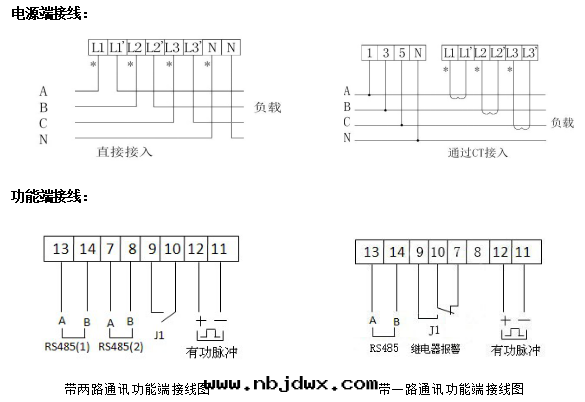

 三 相：
